A globális villamosenergia-hálózatokra soha nem látott nyomás nehezedik. A megújuló energiára való átállás, az ultra-nagyfeszültségű átviteli hálózatok terjeszkedése és a szélsőséges időjárási események egyre gyakoribbá válása olyan követelményeket támaszt a felsővezetékekkel szemben, amelyek kezelésére a hagyományos vezetékeket soha nem tervezték.
A hagyományos alumínium vezetékek – főként tiszta alumíniumhuzalok (pl. 1350-es fokozat) – magas elektromos vezetőképességgel (61–65% IACS) rendelkeznek, de korlátozott szakítószilárdsággal rendelkeznek, jellemzően 180 MPa alatt. Ez kritikus aggodalomra ad okot olyan alkalmazásoknál, mint például a folyók vagy szorosok hosszú átkelésénél, erősen jeges területeken és magas hőmérsékletű működési környezetekben. Ha a távvezetékek több ezer méteren húzódnak át a kihívásokkal teli terepen, vagy a tervezési határértékeket meghaladó jégterhelésnek kell ellenállniuk, akkor az erősség legalább annyira számít, mint a vezetőképesség.
A kulcskérdés a következő: A nagy szilárdságú és hőálló alumíniumötvözet kábel megoldások képesek-e legyőzni a mechanikai teljesítmény és az elektromos hatékonyság közötti régóta fennálló kompromisszumot, hogy megfeleljenek a modern elektromos hálózatok szélsőséges követelményeinek? A válasz egyre inkább igen, de a mögöttes technológia megértése elengedhetetlen a mérnöki és beszerzési csapatok számára, akik értékelik a következő projektjük vezetői lehetőségeit.
Ez a cikk az alumíniumötvözet sodrotthuzal-ipart átalakító anyagi innovációkat vizsgálja, műszaki specifikációkkal, piaci adatokkal és valós esettanulmányokkal alátámasztva, hogy segítsen megalapozott döntéseket hozni a villamosenergia-infrastruktúra-projektek vezetőválasztásával kapcsolatban.
A nagy teljesítményű felsővezetékek tervezésének alapvető kihívása az erősség és a vezetőképesség fordított összefüggésében rejlik. Az Al-Mg-Si sorozatú ötvözetek (6xxx sorozat) 255–330 MPa szakítószilárdságot érnek el, miközben megtartják a 30,45–33,35 MS/m vezetőképességet, így ideális választás a nagy szilárdságú alumíniumötvözet vezetőkhöz. A szilárdságnövelés azonban – csapadékkeményedés, szemcsefinomítás és rácstorzítás révén – elkerülhetetlenül akadályozza az elektronátvitelt, míg a vezetőképesség optimalizálás inkább gyengíti az erősítő hatásokat.
Ez a teljesítménybeli ellentmondás történelmileg korlátozta a nagy szilárdságú alumíniumötvözet vezetők széles körű alkalmazását a nagyszabású átviteli projektekben. A legújabb kutatások szisztematikusan feltárták az áttörési utakat a kompozíciós mikroötvözés és a folyamatkoordináció révén. A ritkaföldfém-elemek hozzáadásának, az öregedési folyamatok fejlett optimalizálásának és a súlyos képlékeny deformációs technikáknak a megjelenése a mechanikai és elektromos tulajdonságok egyidejű javulását kezdi elérni.
Modern hőállóalumíniumötvözet sodrott huzalokelsősorban Al-Mg-Si (6201-es ötvözet) vagy Al-Zr (hőálló) ötvözetek felhasználásával készülnek, mindegyiket úgy tervezték, hogy megfeleljen a nemzetközi szabványok, köztük az IEC 62641, IEC 61089, ASTM B398 és ASTM B399 speciális működési követelményeinek.
Az alábbi táblázat összefoglalja azokat a fő műszaki paramétereket, amelyek meghatározzák a nagy szilárdságú, hőálló alumíniumötvözet kábeltermékek teljesítményét:
| Paraméter | Normál érték (6201-T81 AAAC) | Hőálló ötvözet (AT2 típus) |
|---|---|---|
| Anyag | Al-Mg-Si ötvözet | Al-cirkónium ötvözet |
| Szakítószilárdság | ≥295 MPa (≥43 000 psi) | 159–165 MPa (minimum) |
| Vezetőképesség | 55–57% IACS | 60–61% IACS |
| Folyamatos üzemi hőmérséklet | 90°C | 150°C-ig |
| Rövid idejű megengedett hőmérséklet | 120 °C | 180 °C |
| Sűrűség | 2,70 kg/dm³ 20°C-on | 2,70 kg/dm³ 20°C-on |
| Hőmérséklet együttható | 0,00360 °C | 0,00360 °C |
| Lineáris tágulási együttható | 23 × 10⁻⁶/°C | 23 × 10⁻⁶/°C |
| Ellenállás | 0,03284 Ω·mm²/m 20°C-on | 0,02826 Ω·mm²/m 20°C-on |
| Maradék szilárdság 230°C/1 óra után | — | ≥90% |
Források: ASTM B399, IEC 62641 és ipari műszaki kiadványok.

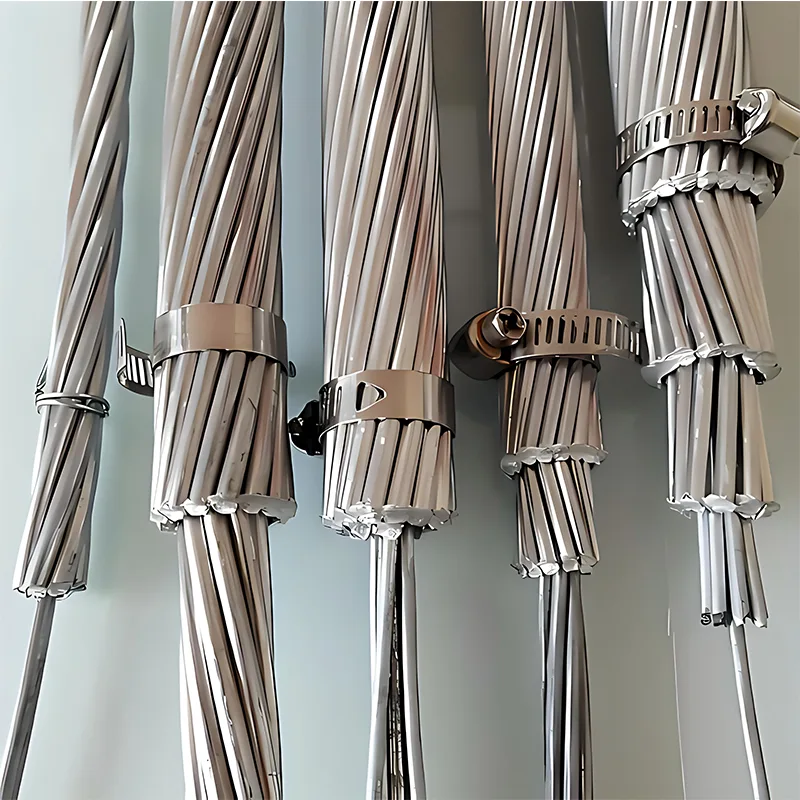

Az alumíniumötvözet vezetők koncentrikus fekvésű, sodrott felépítése mechanikai egyensúlyt és egyenletes áramelosztást biztosít, miközben megtartja a beépítési rugalmasságot. A különböző kialakítások különböző alkalmazásokat szolgálnak:
| Vezeték típusa | Alapösszetétel | Áramhordozó kapacitás vs. szabványos ACSR | Elsődleges alkalmazások |
|---|---|---|---|
| AAAC (teljesen alumíniumötvözet vezető) | Egyrétegű vagy többrétegű 6201 ötvözet | Az ACSR-hez hasonlítható, kisebb veszteségek | Közepes fesztávok, tengerparti területek, városi elterjedés |
| TACSR (hőálló ötvözött vezető acéllal megerősített) | Alumínium-cirkónium ötvözet külső réteg + acél vagy Invar mag | 50-80%-kal magasabb | Kapacitásbővítés, folyosókorlátos szakaszok |
| AACSR (teljesen alumíniumötvözetből készült vezetőacéllal megerősített) | 6201 ötvözött külső réteg + horganyzott acél mag | Mérsékelt növekedés |
Forrás: HTLS vezetőipari adatok.
A nagy kereszteződéseknél, ahol a tornyokat érő szélterhelés kritikus tervezési tényező, a nagy szilárdságú, hőálló alumíniumötvözet kábel döntő előnyt kínál. Például az optimalizált sodrási mintázatú AAAC 34–170 kN szakítóterhelést képes elérni 16 mm² és 560 mm² közötti névleges keresztmetszeteken, amint azt a különféle konfigurációkhoz rendelkezésre álló konstrukciós paraméterek részletezik.
A 2011-ben alapított és a pekingi Wangjing Tudományos és Technológiai Parkban székhellyel rendelkező Huixing Zhongdian (Beijing) Electric Co., Ltd. professzionális integrált energiarendszer-megoldás-szolgáltatóként ötvözi a 15 éves mély ipari tapasztalatot Dél-Koreára, Indonéziára, Vietnamra, az Egyesült Államokra és a Dominikai Köztársaságra kiterjedő globális működési lábnyommal.
A Huixing Kína kiváló elektromos gyártási képességeit egyesíti a globális piacra jutással. A speciális gyártólétesítményekkel kialakított stratégiai partnerségek révén – amelyek kiterjednek az alapvető folyamatokra, beleértve a kovácsolást, az öntést, a fémlemez-feldolgozást és a fröccsöntést – a vállalat magas színvonalú gyártási képességeket tart fenn, amelyeket fejlett tesztelő és összeszerelő berendezések támogatnak. Minden termék megkapta az ISO 9001 tanúsítványt, és megfelelt a nemzetközi szabványoknak, például az IEC-nek és az ASTM-nek.
A Huixing átfogó energiatermék-kínálatán belül az alumíniumötvözet kábelek portfóliója a következőket tartalmazza:
- AAC (teljesen alumínium vezető)
- AAAC (teljesen alumínium ötvözet vezető)
- ACSR (alumínium vezetőacél erősítésű)
- XLPE szigetelésű tápkábelek (0,6 kV-138 kV)
Ezeket a felsővezeték-vezetőket úgy tervezték, hogy megbízható teljesítményt nyújtsanak az átviteli, elosztói és alállomási alkalmazásokban. Tengerentúli fióktelepekkel Dél-Koreában, a Dominikai Köztársaságban és az Egyesült Államokban,Huixinghatékonyan összekapcsolja Kína gyártási kiválóságát az energiainfrastruktúra projektjeivel világszerte.
Az alumíniumötvözet vezetők globális piaca felgyorsult ütemben bővül. Az alumíniumötvözet kisfeszültségű kábelek piacának értéke 2025-ben 5,47 milliárd USD volt, és az előrejelzések szerint 2032-re eléri a 7,79 milliárd USD-t, ami 5,17 százalékos összetett éves növekedési rátát (CAGR) jelent. Eközben a globális felső alumínium vezetékes kábelek piaca 2025-ben megközelítőleg elérte a 452 millió USD-t, és 2032-re várhatóan 600 millió USD-ra nő 4,2 százalékos CAGR mellett.
A növekedést több tényező is elősegíti:
1. A réz-alumínium helyettesítési trend. Mivel a réz ára 2026 elején hozzávetőleg 50%-kal emelkedett, miközben az alumínium ára viszonylag stabil maradt, az alumíniumötvözet vezetők gazdasági helyzete jelentősen megerősödött. Az alumíniumötvözet kábel a rézekvivalens körülbelül 30–50%-ába kerül, miközben hasonló áramátviteli kapacitást kínál.
2. Hálózati korszerűsítés és kapacitásbővítés. A közművek világszerte magas hőmérsékletű, alacsony ereszkedésű (HTLS) vezetőkkel látják el az elöregedett távvezetékeket, mint például a TACSR, amelyek 50–100%-kal növelhetik a vezetékkapacitást anélkül, hogy új útjog- vagy toronymódosításra lenne szükség.
3. Megújuló energia integráció. A gyakran távoli területeken található nap- és szélerőművek terjeszkedése keresletet teremt a könnyű, korrózióálló felsővezetékek iránt, amelyek minimális infrastruktúra mellett nagy távolságokat is át tudnak húzni.
4. Megugrott exportkereslet. Kína sodrott alumíniumhuzal-exportja megközelítőleg 27 580 tonnát ért el 2026 áprilisában, ami 28,95%-os növekedést jelent az előző év azonos időszakához képest. Az alumínium sodrott huzal (HS-kód: 76149000) önmagában 94,5%-kal emelkedett havonta, körülbelül 15 500 tonnára. Az export célállomásai továbbra is Délkelet-Ázsiában, Afrikában és Kelet-Ázsiában koncentrálódnak, ami azt jelzi, hogy a fejlett alumíniumötvözet kábeltermékek iránt erős nemzetközi kereslet.
A nagy szilárdságú alumíniumötvözet vezetők kivételes teljesítményt mutattak olyan zord környezetben, ahol a hagyományos vezetők meghibásodnának. A legfontosabb alkalmazási forgatókönyvek a következők:
- Erősen szennyezett vagy tengerparti területek: Az AAAC vezetékek, amelyek teljes egészében alumíniumötvözetből állnak, acélmag nélkül, kiküszöbölik a galvanikus korrózió kockázatát, amely az ACSR-t tengeri vagy ipari környezetben sújtja.
- Közepes-nehéz jégzónák: A 6201-es ötvözetből készült vezetők nagy szilárdság/tömeg aránya megőrzi mechanikai integritását olyan jégterhelések mellett is, amelyek a tiszta alumínium (pl. 1350-es fokozatú) kiviteleknél megereszkedést és hézagsértést okoznak.
- Kapacitásbővítő utólagos felszerelések: A 150°C-on működő TACSR vezetékek 50–80%-kal növelhetik az átviteli kapacitást a meglévő tornyokon új folyosó beszerzése nélkül.
- Nagy fesztávú kereszteződések: A nagy szilárdságú, hőálló vezetőket 58%-os IACS vezetőképességgel és 1,5-szer nagyobb szakítószilárdsággal, mint a szabványos hőálló ötvözetek, kifejezetten 1000 métert meghaladó fesztávra tervezték szorosokon vagy folyókon keresztül.
A1: A hagyományos ACSR (alumínium vezetőacél erősítésű) tiszta alumínium szálakból áll (általában 1350-es fokozat), amelyek egy acélmag köré vannak tekerve. Az acélmag mechanikai szilárdságot biztosít, de számos korlátozást bevezet: galvanikus korrózió az alumínium és az acél között, a mágneses hiszterézis veszteségei és az alacsonyabb, kb. 90°C-os folyamatos üzemi hőmérséklet felső határa.
Ezzel szemben a nagy szilárdságú, hőálló alumíniumötvözet kábel Al-Mg-Si (6201 ötvözet) vagy Al-Zr ötvözet huzalokat használ, amelyeket hőkezeltek a kiváló mechanikai tulajdonságok elérése érdekében anélkül, hogy acélmagra kellene támaszkodniuk. Ezek az ötvözetek 295–330 MPa szakítószilárdságot érnek el, miközben a vezetőképességet 55–61% IACS között tartják. A homogén anyagösszetétel kiküszöböli a galvanikus korróziós aggodalmakat, csökkenti a vezetékveszteséget a mágneses hatások elkerülésével a magban, és – hőálló ötvözetek esetén – lehetővé teszi a folyamatos működést 150°C-on meghatározott szilárdságmegőrzés mellett. Ezenkívül a könnyű szerkezet (sűrűség 2,70 kg/dm³) leegyszerűsíti a telepítést, és szélesebb toronytávolságot tesz lehetővé, csökkentve a projekt infrastrukturális költségeit.
A2: Igen, a modern alumíniumötvözet sodrott huzalok szigorú nemzetközi szabványos tesztelésen esnek át, hogy biztosítsák a hosszú távú megbízhatóságot szélsőséges üzemi körülmények között. Az alumíniumvezető megbízhatóságát történelmileg befolyásoló elsődleges aggályokat – a hosszan tartó hőhatás miatti izzítás, a tartós feszültség alatti kúszás és agresszív környezetben történő korrózió – jelentősen enyhítették a fejlett ötvözettervezési és hőkezelési eljárások révén.
Hőállóság: Az alumínium-cirkónium ötvözetből készült vezetők (AT2 típus az IEC 62004 szerint) megtartják kezdeti szakítószilárdságuk ≥90%-át, miután egy órán át 230°C-nak vannak kitéve. Ez biztosítja a mechanikai integritást még hibaállapotok vagy tartós, magas hőmérsékletű működés esetén is. A speciális alumíniumötvözetek, mint például a 6201-T81, úgy vannak megeresztve, hogy ellenálljanak a hosszan tartó hőhatás miatti izzításnak, és megőrizzék mechanikai integritását, még akkor is, ha a vezetők hosszabb ideig felforrósodnak.
Kúszásállóság: A nagy szilárdságú alumíniumötvözetek a hagyományos tiszta alumínium (például 1350-es fokozat) háromszorosának megfelelő kúszási ellenállást mutatnak, megakadályozva a csatlakozások fokozatos meglazulását, és megőrizve az elektromos és mechanikai érintkezők integritását hőciklus alatt. Ez a tulajdonság kritikus fontosságú a stabil, hosszú távú működés biztosításához olyan régiókban, ahol nagy a szezonális hőmérséklet-ingadozás.
Korrózióállóság: Tengerparti vagy ipari környezetben az AAAC vezetők jobban teljesítenek, mint az ACSR, mivel nem tartalmaznak különböző fémeket, így teljesen kiküszöbölhető a galvanikus korrózió. Az egységes alumíniumötvözet összetétel természetes ellenállást biztosít a légköri korrózióval szemben, anélkül, hogy védőbevonatokra lenne szükség.
Az olyan nemzetközi szabványoknak való megfelelés, mint az IEC 62641, ASTM B398 és ASTM B399, biztosítja, hogy a tanúsított termékek átmennek a szakítóvizsgálatokon, az ellenállásméréseken, a hőciklus- és a korróziós expozíciós értékeléseken, így ellenőrizhető alapértéket biztosítanak a hosszú távú teljesítményhez.
3. válasz: Igen, a fejlett alumíniumötvözet kábel alkalmazása lenyűgöző össztulajdonlási költséget (TCO) kínál a rézvezetőkkel szemben, különösen a nagyszabású átviteli és elosztási projekteknél. A gazdasági haszon a projekttervezés és az életciklus-menedzsment több dimenziójában nyilvánul meg.
Anyagköltség: Az alumíniumötvözetek körülbelül egyharmadába kerülnek, mint a réz tonnánként. Mivel 2026 elején a réz tonnánkénti ára meghaladta a 12 800 USD-t, az alumínium ára pedig körülbelül 3 400 USD/tonna, a nyersanyagköltségek közötti különbség drámaian megnőtt. Az alumíniumötvözet kábelek általában 30–50%-kal olcsóbbak, mint a rézzel egyenértékűek, miközben hasonló áramátviteli kapacitást kínálnak.
Súly és beépítés: Az alumínium sűrűsége körülbelül egyharmada a réz sűrűségének (2,70 vs. 8,96 kg/dm³). Az alumíniumötvözet kábelt használó 1 km hosszú felsővezeték 60–70%-kal kisebb lehet, mint egy azonos amperűségű rézvezetőé. Ez a súlycsökkentés közvetlenül az alacsonyabb szállítási költségekben, a munkaterületen történő egyszerűbb kezelésben, a toronyszerkezeti követelmények csökkentésében és a fűzőműveletek könnyebbé tételében jelentkezik. A telepítési munkaköltség 15-25%-kal csökkenthető terepviszonyoktól és megközelíthetőségtől függően.
Toronytávolság és infrastruktúra: Az AAAC és hasonló ötvözetek nagy szilárdság/tömeg aránya szélesebb toronytávolságot tesz lehetővé, mint a tiszta alumínium (pl. 1350 fokozat) vagy a kisebb rézvezetők. Egy új távvezeték esetében ez csökkenti a kilométerenként szükséges tartószerkezetek számát, csökkentve az anyagbeszerzési, alapozási és telekbeszerzési költségeket.
Karbantartás és életciklus: Az alumíniumötvözet kábel korrózióállósága kiküszöböli az ACSR-konstrukciókban előforduló galvanikus korrózió kezeléséhez szükséges időszakos karbantartást. A homogén ötvözet összetétel csökkenti a csatlakozási pontokon az eltérő hőtágulás vagy galvanikus hatások miatti meghibásodás kockázatát is.
TCO alapon értékelve az alumíniumötvözet vezetők teljes gazdasági előnye a rézzel szemben jellemzően 40% és 60% között mozog egy 30 éves élettartam alatt, így a közművek és a projektfejlesztők előnyben részesítik őket, akik egyensúlyba kívánják hozni a teljesítménykövetelményeket a költségvetési korlátokkal.
A nagy szilárdságú és hőálló alumíniumötvözet kábelek legújabb generációja határozottan bebizonyította, hogy képes megfelelni a modern elektromos hálózatok extrém követelményeinek. Az ötvözetek összetételének, a hőkezelés optimalizálásának és a precíziós gyártási folyamatoknak köszönhetően a szilárdság és a vezetőképesség között régóta fennálló teljesítményellentmondás szisztematikusan leküzdhető. Az Al-Mg-Si sorozatú ötvözetek, amelyek 295–330 MPa szakítószilárdságot és 55–61%-os IACS vezetőképességet érnek el, ma már kereskedelmi forgalomban kaphatók, és különféle globális alkalmazásokban beváltak.
