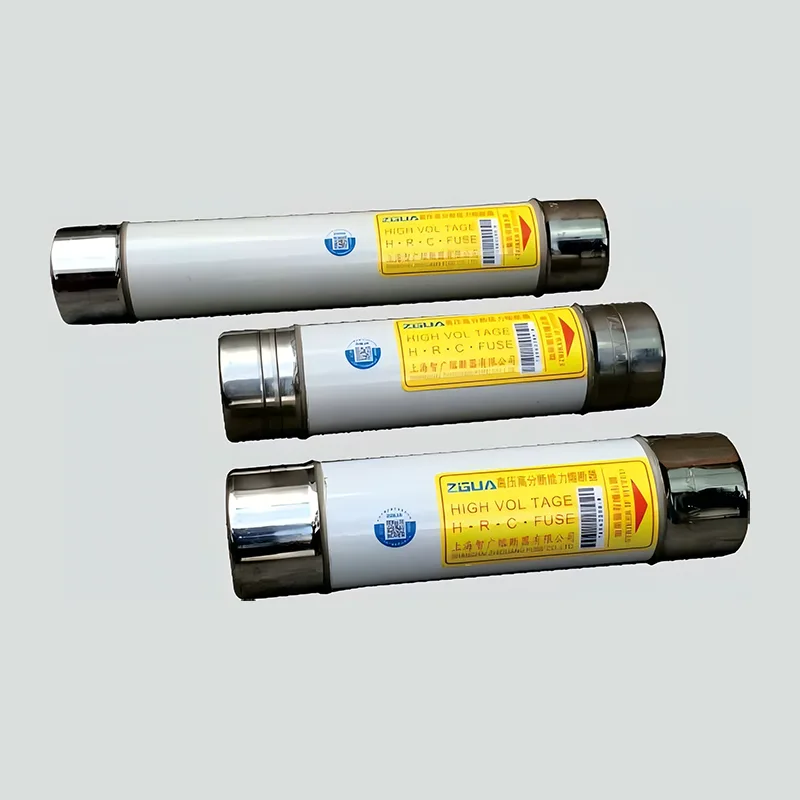

Nagyfeszültségű áramkorlátozó biztosíték olajba merülő transzformátorokhoz

Az olajba merülő transzformátorok nagyfeszültségű határáram-biztosítékai a 10 kV–40,5 kV-os középfeszültségű elosztóhálózatokban használt magvédő alkatrészek. Kiváló olajmerítési kompatibilitásukkal és ezredmásodperces áramkorlátozó megszakítóképességükkel elengedhetetlen felszerelések az olajmerítésű transzformátorok biztonságos működéséhez. Az alábbiakban részletes áttekintést adunk főbb alkalmazási forgatókönyveikről és kiemelkedő teljesítménybeli előnyeiről, kiemelve műszaki erősségeiket és gyakorlati értéküket a modern energiainfrastruktúra-építésben.

Kulcsfontosságú alkalmazási forgatókönyvek

Ezeket a professzionális védőbiztosítékokat az olajbemerített transzformátorok egyedi működési körülményeihez szabva széles körben alkalmazzák több energiarendszeri területen:

Fő védelem amerikai stílusú, alátétre szerelt transzformátorokhoz és egységalállomásokhoz

Ezek fő nagyfeszültségű oldalvédelmeként szolgálnak az amerikai típusú, alátétre szerelt transzformátorok és egységalállomások számára. Gyújtósín csatlakozással vagy szárazhordós kivitelben kaphatók, közvetlenül a transzformátorolajtartályokba szerelhetők. Az olajjal teli környezetre optimalizált háromrétegű tömítőszerkezetekkel építve kiemelkedő tömítési teljesítményt érnek el, és blokkolják a nedvesség behatolását, amely rontja a szigetelési tulajdonságokat. Elsősorban a transzformátorokat védik a belső tekercselés rövidzárlatától, a szigetelés meghibásodásától és a szekunder oldali rövidzárlati hibáktól, hatékonyan védik meg a transzformátor túlmelegedés és elektrodinamikai feszültség okozta kiégését vagy robbanását.

Védelem kültéri oszlopra szerelt olajba merülő transzformátorokhoz

A városi és vidéki elosztóhálózatokban ezeket a biztosítékokat a kültéri oszlopra szerelt olajtranszformátorok nagyfeszültségű oldalára szerelik fel. A terhelésmegszakító kapcsolókkal kombinálva gazdaságos és rendkívül hatékony védelmi megoldást jelentenek. Ellenállnak a kemény kültéri környezetnek, beleértve a sópermetet, a homokviharokat és a drasztikus hőmérséklet-ingadozásokat, és gyorsan elkülönítik a hibákat, hogy megállítsák a hibák terjedését az elektromos hálózatban, így biztosítva a stabil áramellátást a lakossági és ipari felhasználók számára.

Transzformátorvédelem megújuló energiát használó erőművekhez

A szélerőművek és a fotovoltaikus erőművek kollektoráramköreiben ezek a biztosítékok megbízható védelmet nyújtanak a hálózatra kapcsolt olajos transzformátorok számára. A megújuló energiaforrásokból származó változó és szakaszos teljesítmény általában instabil transzformátor mágnesező bekapcsolási áramot generál. Ezek a biztosítékok pontosan meg tudják különböztetni a normál bekapcsolási áramot a hibaáramtól, hogy elkerüljék a téves kioldást, garantálják a pontos feszültségmérést és a stabil relévédelmet, valamint biztosítsák a megújuló energia biztonságos hálózati csatlakozását.

Olajba merülő transzformátorok védelme az ipari elosztórendszerekben

Az acél-, vegyi-, cement- és más ipari üzemek nagyfeszültségű elosztórendszereiben általánosan alkalmazott biztosítékok alkalmazkodnak az igényes és összetett ipari terhelésekhez, és megbízható túlterhelés- és rövidzárvédelmet nyújtanak az olajos transzformátorok számára. Kompakt elrendezésük jól illeszkedik a szűk ipari áramelosztó helyiségekbe, a dugaszolható szerkezet pedig gyors cserét tesz lehetővé, jelentősen lecsökkenti a karbantartási időt és minimalizálja a termeléskieséseket.

Megkülönböztető teljesítményelőnyök

Kiváló olajmerítési alkalmazkodóképesség és megbízható tömítési teljesítmény

Ezeket a biztosítékokat olajjal töltött üzemi környezetekhez tervezték. A végsapkák és a biztosítékcsövek közötti csatlakozások kettős tömítést alkalmaznak gumitömítésekkel és olajálló ragasztókkal, hatékonyan megakadályozva a transzformátorolaj szivárgását és a külső nedvesség beszivárgását. Egyes magas specifikációjú modellek szárazhordós dugaszolható szerkezetet alkalmaznak, ahol a biztosítóelemek a transzformátorolajtól elkülönített száraz hordókban vannak elhelyezve. Ez a szerkezet megőrzi a stabil belső olajrendszer biztonságát, lehetővé teszi a biztosítékok cseréjét a transzformátorolaj leeresztése nélkül, és hatékonyan csökkenti a napi karbantartási költségeket.

Ezredmásodperces szintű áramkorlátozás és gyors hibaleválasztás

A kiváló áramkorlátozási tulajdonságokkal felszerelt, az olajba merülő transzformátorok nagyfeszültségű áramkorlátozó biztosítéka 3-6 milliszekundum alatt képes befejezni a hibakimaradást, sokkal gyorsabban, mint a hagyományos megszakítók, amelyek általában több tíz milliszekundumot vesznek igénybe. Hatékonyan visszafogják a megemelkedő rövidzárlati áramot 0,35 alatti áramkorlátozási arány mellett, csökkentve a berendezések elektrodinamikai hatását és hőkárosodását, így teljes mértékben védik a transzformátor tekercseit és a szigetelőrendszereket, és csökkentik a hibajavítási költségeket. Ezen túlmenően pontos inverz időáram-karakterisztikája (tűrése ±10%-on belül) jól elviseli a transzformátor normál mágnesező bekapcsolási áramát, és elkerüli a nem kívánt kioldást.

Megbízható ívoltás és magas biztonsági együttható

A kvarchomokkal töltött tömített porceláncsövekből készült biztosítékok gyorsan lehűthetik és kiolthatják az olvadáskor keletkező elektromos íveket, elkerülve az ívvisszaverődést és a tranziens túlfeszültséget. A biztosítékcsövek magas hőmérsékletnek ellenálló és nagy szilárdságú alumínium-oxid porcelánból készülnek, megszakítóképességük meghaladja az 1000 MVA-t. Biztosítják a stabil hibaáramkör-megszakítást és elkerülik az olyan veszélyeket, mint a fázisok közötti rövidzárlatok és a berendezések robbanása, teljes mértékben megfelelve az olajba merülő elektromos berendezések szigorú biztonsági kritériumainak.

Kompakt elrendezés, egyszerű telepítés és kényelmes karbantartás

Könnyű és helytakarékos, a biztosítékok különféle telepítési helyekre illeszkednek, különösen olyan helyszűkített eszközökhöz, mint például az amerikai stílusú, alátétre szerelt transzformátorok. A dugaszolható kialakítás lehetővé teszi a biztosítékok cseréjét bonyolult szerszámok nélkül; egyetlen dolgozó 5-10 percen belül befejezheti az egész műveletet a transzformátortartályon kívül, ami jelentősen lerövidíti a karbantartási ciklusokat és az áramkimaradás időtartamát. Az egységes szabványos interfészekkel felszerelve erős kompatibilitást élveznek a terhelésmegszakító kapcsolókkal, a gyűrűs főegységekkel és más erősáramú berendezésekkel, leegyszerűsítve a mérnöki tervezést és a terepi építési munkákat.

Magas költséghatékonyság és alacsony teljes életciklus-költség

A nagyfeszültségű megszakítókhoz képest ezek az olajba merülő transzformátorok nagyfeszültségű határáram-biztosítékai sokkal alacsonyabb kezdeti befektetést igényelnek, és mindössze 1/5-1/10 megszakítókba kerülnek. Egyszerű szerkezetüknek köszönhetően bonyolult mechanikus működési alkatrészek nélkül, alig igényelnek rutin karbantartást. Hosszú élettartamukkal és alacsony meghibásodási arányukkal rendkívül költséghatékony védelmi rendszert alkotnak a terhelésmegszakító kapcsolókkal párosítva, így ideálisak az elosztóhálózatok nagyszabású promóciójához. A gyors hibaleválasztás emellett csökkenti a kimaradás terjedelmét és időtartamát, javítja a hálózati áramellátás általános megbízhatóságát és mérsékli a közvetett gazdasági veszteségeket.
