Elektromos biztonságaz egyik legfontosabb aggály a lakossági, kereskedelmi és ipari villamosenergia-rendszerekben. Az elektromos biztosíték egy egyszerű, de rendkívül hatékony védőeszköz, amelyet a túlterhelés és rövidzárlat okozta elektromos károk megelőzésére terveztek. Ha túlzott áram folyik át egy áramkörön, a biztosíték megszakítja az elektromos utat, mielőtt a drága berendezések, vezetékek vagy gépek megsérülnének.
Legyen szó gyártóüzem irányításáról, elektromos elosztórendszerek tervezéséről vagy ipari berendezések karbantartásáról, az elektromos biztosítékok működésének megértése segíthet a biztonság javításában, az állásidő csökkentésében és a karbantartási költségek csökkentésében. Ez az útmutató ismerteti az elektromos biztosítékokkal kapcsolatos működési elveket, típusokat, előnyöket, alkalmazásokat, kiválasztási kritériumokat és gyakori kérdéseket.
Az elektromos biztosítékok az első védelmi vonal a túláram ellen. A kalibrált biztosítóelem megolvasztásával, amikor az áram meghaladja a biztonságos határértékeket, védik az elektromos áramköröket, transzformátorokat, motorokat, kapcsolóberendezéseket és érzékeny elektronikus berendezéseket. A megfelelő biztosítéktípus és névleges érték kiválasztása elengedhetetlen a rendszer megbízhatóságának és üzembiztonságának biztosításához.

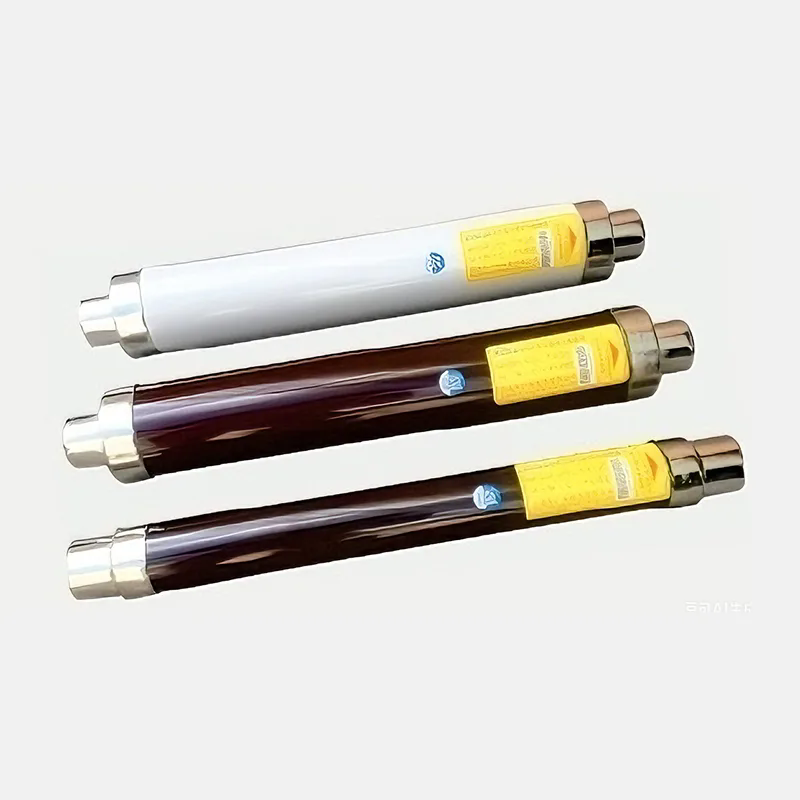

Az elektromos biztosíték egy elektromos áramkörbe szerelt túláramvédő eszköz. Speciálisan kialakított fémelemet tartalmaz, amely megolvad, ha az áram túllép egy előre meghatározott értéket.
Amikor a biztosítékelem megolvad, az áramkör megszakad, leállítja az elektromos áram áramlását, és megvédi a csatlakoztatott berendezéseket a túlmelegedéstől, tűzveszélytől és katasztrofális meghibásodástól.
A kioldás után visszaállítható megszakítókkal ellentétben a legtöbb biztosítékot működés után ki kell cserélni. Egyszerűségük, megbízhatóságuk és gyors reagálásuk azonban számos elektromos rendszer alapvető elemévé teszik őket.
Az elektromos biztosíték működési elve az elektromos áram fűtőhatásán alapul.
Normál üzemi körülmények között a biztosíték biztonságosan, sérülés nélkül vezeti az áramot. Túlterhelés vagy rövidzárlat esetén túlzott áram hőt termel a biztosítékban.
Amint a hőmérséklet a tervezett küszöbérték fölé emelkedik, a biztosítékelem megolvad és megszakítja az áramkört.
A védelmi folyamat általában a következő lépéseket követi:
Ez a gyors megszakítás minimálisra csökkenti a hőterhelést, és csökkenti a tűz vagy a berendezés meghibásodásának kockázatát.
Az elektromos rendszerek számos kockázattal szembesülnek, beleértve a rövidzárlatot, a túlterhelést, a szigetelési hibákat és a berendezések váratlan meghibásodását. Megfelelő védelem nélkül ezek az események költséges javításokhoz és veszélyes biztonsági kockázatokhoz vezethetnek.
Az elektromos biztosítékok fő előnyei a következők:
Az ipari létesítmények esetében a hatékony biztosítékvédelem gyakran a költséges állásidő elkerülését és a termelés folytonosságának fenntartását jelenti.
A különböző alkalmazásokhoz különböző biztosítékok szükségesek. A rendelkezésre álló lehetőségek megértése segít a megfelelő védelem biztosításában.
| Biztosíték típusa | Leírás | Tipikus alkalmazás |
|---|---|---|
| Gyutacs | Zárt hengeres biztosíték fém zárókupakokkal. | Ipari berendezések és áramelosztás. |
| Nagyfeszültségű biztosíték | Közép- és nagyfeszültségű hálózatokhoz tervezve. | Transzformátorok és alállomások. |
| Penge biztosíték | Kompakt műanyag házas biztosíték. | Autóvillamossági rendszerek. |
| Üvegbiztosíték | Az átlátszó test lehetővé teszi a szemrevételezést. | Szórakoztató elektronika. |
| Visszaállítható biztosíték | Lehűlés után automatikusan visszaállítja a működést. | Elektronikus eszközök és kommunikációs rendszerek. |
| Félvezető biztosíték | Ultragyors működés az érzékeny elektronikához. | Teljesítményátalakítók és meghajtók. |
| Funkció | Szabványos biztosíték | Gyorsan működő biztosíték | Időkésleltetés biztosíték |
|---|---|---|---|
| Válasz sebesség | Mérsékelt | Nagyon gyors | Késleltetett |
| Rövidzárlat elleni védelem | Kiváló | Kiváló | Kiváló |
| Kezeli a beindulási áramot | Korlátozott | Szegény | Kiváló |
| Motor alkalmazások | Alkalmas | Nem Ideális | Nagyon alkalmas |
| Elektronikus berendezések | Jó | Kiváló | Korlátozott |
Az elektromos biztosítékokat gyakorlatilag minden olyan iparágban használják, ahol elektromos áram van jelen.
A gyakori alkalmazások a következők:
A transzformátorok telepítésénél a megfelelően kiválasztott biztosítékok segítenek a hibák gyors elkülönítésében, miközben megóvják az értékes berendezéseket a súlyos sérülésektől.
A megfelelő biztosíték kiválasztásához többre van szükség, mint pusztán az áramerősségek összeegyeztetésére. Számos technikai tényezőt alaposan meg kell vizsgálni.
A fontos szempontok közé tartozik:
Például a motoráramkörök gyakran nagy indítási áramot tapasztalnak. Ilyen esetekben az időkésleltetéses biztosíték megfelelőbb lehet, mint a gyors működésű biztosíték, mivel lehetővé teszi az ideiglenes bekapcsolási áramokat, miközben továbbra is hibavédelmet nyújt.
A mérnöki csapatoknak mindig át kell tekinteniük a berendezés specifikációit és az alkalmazandó elektromos szabványokat a végső kiválasztás előtt.
A nem megfelelő biztosíték kiválasztása veszélyeztetheti a biztonságot és a berendezés megbízhatóságát.
A leggyakoribb hibák a következők:
Ezek a hibák kellemetlen kiugráshoz, berendezés károsodásához vagy veszélyes működési feltételekhez vezethetnek.
Bár az elektromos biztosítékok viszonylag karbantartást nem igényelnek, a rendszeres ellenőrzés továbbra is fontos a megbízható teljesítmény biztosítása érdekében.
Soha ne cserélje ki a biztosítékot magasabb besorolású alternatívára, pusztán az ismételt működés elkerülése érdekében. A mögöttes elektromos problémát mindig azonosítani és kijavítani kell.
1. kérdés: Mi az elektromos biztosíték fő célja?
Egy elektromos biztosíték védi az áramköröket és a berendezéseket azáltal, hogy megszakítja a tápellátást, ha túlzott áram folyik át a rendszeren.
2. kérdés: Miben különbözik a biztosíték a megszakítótól?
A biztosíték megolvad, és általában működés után ki kell cserélni, míg a megszakító általában visszaállítható és újra felhasználható.
3. kérdés: Megakadályozhatja a biztosíték az elektromos tüzet?
Igen. A veszélyes túláramviszonyok gyors megszakításával a megfelelően megválasztott biztosíték csökkenti a vezetékek és berendezések túlmelegedése által okozott tűzveszélyt.
4. kérdés: Honnan tudhatom, hogy kiégett a biztosíték?
A szemrevételezés, a folytonossági vizsgálat vagy az elektromos diagnosztika segíthet megállapítani, hogy a biztosíték kinyílt-e.
5. kérdés: A nagyfeszültségű biztosítékok alkalmasak a transzformátor védelmére?
Igen. A nagyfeszültségű áramkorlátozó biztosítékokat általában a transzformátorok és más középfeszültségű berendezések védelmére használják.
6. kérdés: Milyen gyakran kell ellenőrizni a biztosítékokat?
Az ellenőrzés gyakorisága a működési feltételektől függ, de a rutinellenőrzéseket a megelőző karbantartási programokba be kell építeni.
Az elektromos biztosítékok továbbra is az egyik leghatékonyabb és legmegbízhatóbb módszer az elektromos rendszerek túlterhelés és rövidzárlat elleni védelmére. Az a képességük, hogy gyorsan reagálnak a hibahelyzetekre, segít megóvni a berendezéseket, csökkenteni a működési kockázatokat és javítani a rendszer általános megbízhatóságát.
Az ipari transzformátoroktól és kapcsolóberendezésektől kezdve a megújuló energiát hasznosító berendezésekig és a fejlett gyártóberendezésekig a megfelelő biztosíték kiválasztása jelentős változást hozhat a biztonságban és a teljesítményben.
Huixing Zhongdian (Peking) Electric Co., Ltd.kiváló minőségű elektromos védelmi megoldásokra specializálódott, amelyek megfelelnek a modern villamosenergia-rendszerek igényes követelményeinek. Ha megbízható elektromos biztosítékokat, professzionális műszaki támogatást vagy testreszabott megoldásokat keres projektjéhez,lépjen kapcsolatba velünkmahogy megvitassuk igényeit, és megtudjuk, hogyan segíthet szakértelmünk megvédeni elektromos infrastruktúráját és javítani a működési hatékonyságot.
-
