Nagyfeszültségű megszakító

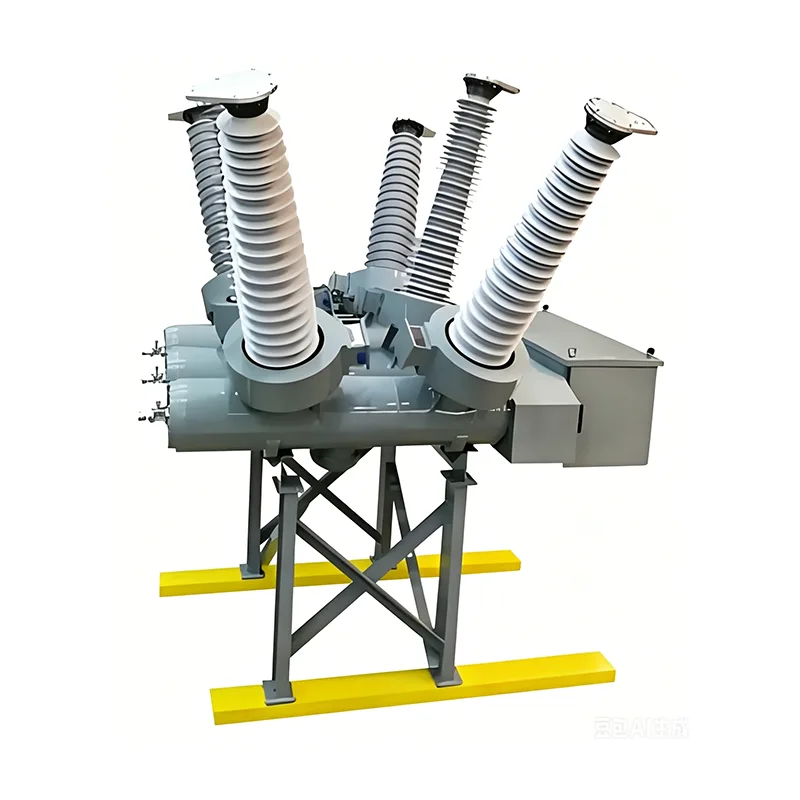

A holttartályos SF₆ gázmegszakítók kiforrott, széles körben elterjedt magos nagyfeszültségű megszakítók közép- és nagyfeszültségű energiaátviteli és -elosztási alkalmazásokhoz, amelyek kritikus berendezésként szolgálnak az elektromos hálózatok biztonságos és stabil működésének biztosításához.

As the mainstream high voltage circuit breaker for outdoor power transmission and transformation projects, it covers a rated voltage range of 40.5kV to 245kV, a short-circuit breaking current range of 25kA to 63kA, and a rated current range of 1600A to 4000A. Átfogó paraméterválasztéka a regionális elosztóhálózatoktól a gerinchálózatokig különböző működési követelményeket teljesít.

Az IEC és ANSI nemzetközi szabványokkal szigorúan megtervezett és gyártott nagyfeszültségű megszakító nemzetközileg haladó szinteket ér el a magmutatókban, beleértve a dielektromos szigetelési teljesítményt, a megszakítóképességet és a mechanikai tartósságot, így az előnyben részesített megoldás az elektromos hálózat építési és korszerűsítési projektjei számára.

Alkalmazási forgatókönyvek

Főleg kültéri alállomások holttartályos beépítésére tervezték, rugalmas háromfázisú és egyfázisú konfigurációs lehetőségekkel. Tökéletesen illeszthető az alállomások léptékéhez, elrendezéséhez és hálózattervezéséhez, többféle forgatókönyv igényeinek kielégítésére, beleértve az új alállomások üzembe helyezését és az elöregedő alállomások utólagos felszerelését.

Alkalmas különféle villamosenergia-átviteli és átalakítási projektekre, ideértve a városi elosztóhálózat bővítését, az ipari park áramellátását, a megújuló energiát hasznosító erőművek hálózati csatlakozását, valamint a régiók közötti távvezetékek támogatását. Az alállomási áramelosztó rendszerekben nélkülözhetetlen nagyfeszültségű megszakítóként az áramkör zárás, nyitás és hibavédelem alapvető funkcióit látja el.

Kiváló környezeti alkalmazkodóképességének köszönhetően stabil működést biztosít zord kültéri éghajlati viszonyok között, megbízható áramkör-vezérlést és hibamegszakítást biztosít a kültéri hálózati létesítmények számára, és központi támasztóberendezésként szolgál kültéri nagyfeszültségű áramelosztó rendszerekben.

Alapvető előnyei

Kiváló testreszabási rugalmasság

Támogatja a speciális helyszíni működési feltételekhez (például nagy tengerszint feletti magasság, magas páratartalom és erősen korrozív környezet) és műszaki követelményekhez (beleértve a speciális feszültségszinteket és megszakítási paramétereket) szabott testreszabott gyártást, pontosan kielégítve a különböző projektek személyre szabott igényeit, és a megszakítók tökéletes illeszkedését a mérnöki forgatókönyvekhez.

Kiemelkedő biztonság és megbízhatóság

It adopts a proven dead-tank structural design and uses SF₆ gas as high-performance insulation and arc-quenching media, equipped with a precision mechanical transmission system. Ez a kialakítás biztosítja a megszakító hosszú távú problémamentes működését, hosszú mechanikai élettartammal és magas működési stabilitással, ami nagymértékben csökkenti az üzemeltetési és karbantartási (O&M) költségeket.

Egyszerűsített kiválasztás és hatékony telepítés

A termékportfólió a feszültség-, áram- és megszakítási paraméterek teljes skáláját lefedi, lehetővé téve az egyszerű és egyértelmű modellválasztást bonyolult átalakítás nélkül. A szabványos helyszíni szerelési eljárások és a rendkívül sokoldalú tartozékok támogatják a gyors telepítést és üzembe helyezést, lerövidítve a projekt építési ciklusait.

Költséghatékony, teljes életciklusú működés

Kompakt szerkezete kis helyigényű, így nincs szükség további védőeszközökre a kültéri telepítéshez. Az SF₆ gáztömítő rendszer rendkívül alacsony szivárgási arányt biztosít, így nincs szükség gyakori gázutántöltésre. Eközben az optimalizált karbantartási eljárások tovább csökkentik a nagyfeszültségű megszakító teljes életciklusa alatti üzemeltetési költségeit.

Technikai kiemelések

Innovatív kettős íves kioltó kialakítást alkalmaz, amely ötvözi az önenergiát és a puffer típusú elvet, amely intelligensen váltja az üzemmódokat a különböző rövidzárlati áramviszonyoknak megfelelően, gyors és megbízható megszakítást biztosítva különféle hibahelyzetekben.

Magas rövidzárlati megszakító áramkörülmények

Az önenergiás ívoltó technológia aktiválva van. Az elektromos ív által termelt hő az SF₆ gáz gyors tágulását váltja ki a tágulási kamrában, ultra-nagy sebességű légáramot képezve az ív azonnali kioltásához. Erős megszakítóképességével hatékonyan képes elkülöníteni a nagyáramú hibákat, és megvédi a hálózati berendezéseket a túlfeszültség okozta károktól.

Alacsony rövidzárlati megszakítóáram állapotok

A mechanizmus puffer típusú működésre vált. A mechanikus kompresszió hatására az SF₆ gáz a kompressziós kamrában egy irányított nagynyomású sugarat képez az ívgyökér pontos lehűtése érdekében, stabil ívkioltást érve el, megakadályozva az ív újragyulladását, és javítva a törési megbízhatóságot kis terhelésű hiba esetén.

A kettős íves kioltási technológiák kombinált alkalmazása szélesebb megszakítási tartományt, gyorsabb reakciót és kiváló ívoltási teljesítményt biztosít a megszakítónak. Megbízhatóan képes kezelni az elektromos hálózatok különféle rövidzárlati hibáit, átfogó biztonsági védelmet nyújtva az elektromos rendszerek számára.
