Hogyan javíthatja a nagyfeszültségű szakaszoló a modern energiaellátó rendszerek biztonságát és megbízhatóságát?

Nagyfeszültségű szakaszolókritikus eleme az átviteli, elosztó, alállomási és ipari áramellátó rendszerek biztonságos elektromos leválasztásának.HuixingA GW4 sorozatú nagyfeszültségű szakaszolót 40,5 kV és 252 kV közötti feszültségosztályokkal látja el, kombinálva a látható szigeteléssel, a robusztus szigeteléssel, a korrózióállósággal és a rugalmas telepítéssel az igényes kültéri energiaellátáshoz.

A nagyfeszültségű szakaszolót úgy tervezték, hogy jól látható szigetelési rést hozzon létre a nagyfeszültségű áramkör feszültségmentesítése után. A megszakítótól eltérően elsősorban elektromos leválasztásra használják, nem pedig a hibaáram megszakítására. Ez elengedhetetlen biztonsági eszközzé teszi a berendezés ellenőrzése, karbantartása, kapcsolási műveletei és az energiarendszer konfigurálása során.

A Huixing GW4 sorozata kétoszlopos vízszintes forgó szerkezetet használ, és lefedi a 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV és 252 kV feszültségosztályokat. Kialakítása nagy szilárdságú alumíniumötvözet vezetőképes komponenseket, korrózióálló hardvert, opcionális földelőkapcsolókat és szigetelő szerkezeteket tartalmaz, amelyek a kihívást jelentő kültéri környezetekhez készültek.

Tartalomjegyzék

1. Mi az a nagyfeszültségű szakaszoló?
2. Miért fontos a nagyfeszültségű szakaszoló?
3. Hogyan működik a GW4 nagyfeszültségű szakaszoló?
4. Hol használják a nagyfeszültségű szakaszolókat?
5. Mik a fő előnyei?
6. Milyen műszaki paramétereket kell figyelembe venniük a vásárlóknak?
7. Hogyan válasszuk ki a megfelelő modellt?
8. Gyakran Ismételt Kérdések
9. Következtetés

Mi az a nagyfeszültségű szakaszoló?

A nagyfeszültségű szakaszoló, más néven nagyfeszültségű leválasztó, egy mechanikus kapcsolóeszköz, amelyet nagyfeszültségű áramkörök elektromos leválasztására használnak. Elsődleges célja az elektromos rendszer egy szakaszának leválasztása a feszültség alatt álló hálózatról, hogy a karbantartó személyzet megfelelően kialakított biztonsági feltételek mellett dolgozhasson a berendezéseken.

Az egyik legfontosabb jellemzője a látható szigetelőrés, amely a fő érintkezők kinyitásakor keletkezik. Ez a fizikai elválasztás egyenesen jelzi, hogy a megfelelő áramköri szakaszt leválasztották.

Fontos megkülönböztetni a szakaszolót a megszakítótól. A megszakítót úgy tervezték, hogy megszakítsa a normál terhelési áramot és a hibaáramot, míg a szakaszoló általában akkor működik, ha az áramkör már feszültségmentes volt, és biztonságos leválasztási pontot hoz létre.

• Látható elektromos szigetelési pontot biztosít.
• Támogatja a nagyfeszültségű berendezések biztonságos karbantartását.
• Segít szétválasztani a gyűjtősíneket, transzformátorokat, vezetékeket és megszakítókat.
• A további biztonság érdekében földelőkapcsolóval is konfigurálható.
• Támogatja az alállomások és átviteli rendszerek kapcsolási elrendezését.

Miért fontos a nagyfeszültségű szakaszoló?

A nagyfeszültségű infrastruktúra többrétegű védelmet igényel, mivel az elektromos hibák, a véletlenszerű feszültségezés és a nem megfelelő kapcsolás súlyos berendezési károkat és személyi veszélyeket okozhat. A megfelelően megtervezett szakaszoló hozzájárul ehhez a biztonsági architektúrához azáltal, hogy megbízható fizikai leválasztási pontot hoz létre.

Egy alállomáson például a karbantartáshoz szükség lehet egy transzformátor, gyűjtősínszakasz, távvezeték vagy megszakító leválasztására a feszültség alatt álló hálózatról. Miután a megfelelő áramkört feszültségmentesítették és a szükséges kapcsolási sorrendet befejezték, a szakaszoló létrehozhatja a szükséges leválasztást.

A földelőkapcsolót tartalmazó rendszerekben a mechanikus reteszelés segíthet a megfelelő működési sorrend érvényre juttatásában a fő szakaszoló és a földelő mechanizmus között. Ez csökkenti a nem biztonságos működés lehetőségét, és javítja az általános kapcsolási fegyelmet.

Hogyan működik a GW4 nagyfeszültségű szakaszoló?

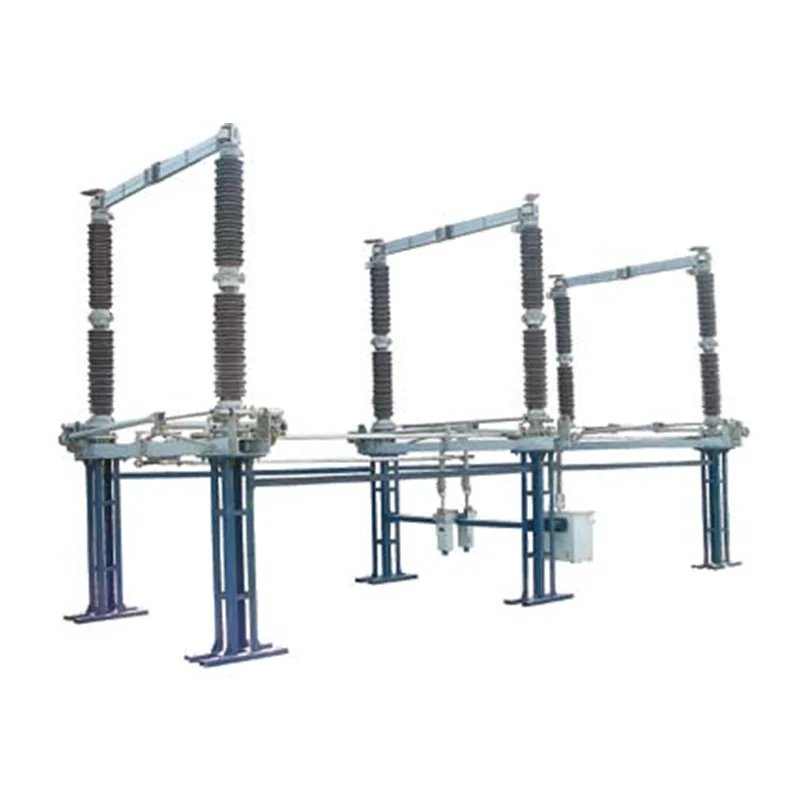

A GW4 sorozat kétoszlopos vízszintes forgó szerkezetet alkalmaz. Amikor a mechanizmus működik, a vezetőképes alkatrészek elfordulnak, hogy nyitott szigetelési távolságot hozzon létre. A keletkező rés látható elválasztást biztosít a leválasztott áramkör és a feszültség alatt álló oldal között.

A vezető rúd nagy szilárdságú alumíniumötvözet profilt használ, míg a rugalmas rézfonatos csatlakozás segít a megbízható elektromos vezetőképesség fenntartásában. Az érintkezőszerkezetben külső nyomású rozsdamentes acél rugókat használnak a stabil érintkezési nyomás fenntartása érdekében, miközben ellenállnak a korróziónak.

Kültéri telepítés esetén a szabadon lévő fém alkatrészek tűzihorganyzást kapnak, míg a sebességváltó-alkatrészek rozsdamentes acél csapokat és kompozit perselyeket tartalmazhatnak. Ezek az építési lehetőségek különösen értékesek ott, ahol a berendezések esőnek, hónak, sópermetnek, ipari pornak, hőmérséklet-változásoknak és egyéb környezeti igénybevételnek vannak kitéve.

A kiválasztott konfigurációk osztályozó gyűrűket és árnyékoló burkolatokat is tartalmazhatnak. Ezek az alkatrészek javítják az elektromos téreloszlást és csökkentik a rádióinterferenciát igényes nagyfeszültségű alkalmazásokban.

Hol használják a nagyfeszültségű szakaszolókat?

A nagyfeszültségű szakaszoló az elektromos infrastruktúra széles skáláján alkalmazható. A megfelelő feszültségosztály, névleges áramerősség, szigetelési szint, mechanikai konfiguráció és környezeti kialakítás a projekttől függ.

Erőművek és alállomások

A hő-, víz-, napenergia- és más villamosenergia-termelő létesítményekben a szakaszolók leválaszthatják a transzformátorokat, a megszakítókat, a gyűjtősíneket és más fontosabb berendezéseket. Az alállomásokon támogatják a gyűjtősín szakaszosítását és a karbantartási leválasztást.

Átviteli és elosztó hálózatok

A nagyfeszültségű távvezetékek karbantartásához és kapcsolási műveleteihez megbízható szigetelőberendezést igényelnek. A rendszer konfigurációjától függően a szakaszolók feszültségtranszformátorokkal és túlfeszültség-levezetőkkel is használhatók.

Megújuló energia projektek

A nagy fotovoltaikus és szélenergia-létesítményekhez megbízható kapcsoló- és leválasztó berendezésekre van szükség. A 40,5 kV-os és 72,5 kV-os konfigurációk alkalmasak lehetnek bizonyos megújulóenergia-alkalmazásokra, míg a nagyobb feszültségű modellek támogatják a hálózati csatlakozást és az alállomási infrastruktúrát.

Ipari villamosenergia-rendszerek

A kohászati ​​üzemek, vegyipari létesítmények és más nagy ipari telephelyek gyakran működtetnek nagyfeszültségű elosztó rendszereket. A robusztus szakaszolókapcsoló karbantartási szigetelést biztosít a nagyfeszültségű műhelyberendezések számára, miközben ellenáll a vibrációnak és a szennyezett környezetnek.

Vasúti és speciális nagyfeszültségű rendszerek

Speciális nagyfeszültségű berendezések, beleértve a vasúti vontatási áramellátó rendszereket is, előnyösek lehetnek a mechanikus reteszelőknek, amelyek koordinálják a fő szakaszolót és a földelő kapcsolót.

Melyek a nagyfeszültségű szakaszoló fő előnyei?

A nagyfeszültségű szakaszoló beszállítót értékelő vásárlók számára az elektromos teljesítmény csak egy része a döntésnek. A mechanikai megbízhatóság, a környezeti ellenállás, a karbantartási követelmények és a konfigurációs rugalmasság ugyanolyan fontos hatással lehet az életciklus-teljesítményre.

• Széles feszültség lefedettség:A GW4 sorozat 40,5 kV és 252 kV közötti feszültségosztályokat fed le.
• Megbízható áramfelvétel:A konfigurációk támogatják a 6300A-ig terjedő névleges áramerősséget.
• Erős szigetelési teljesítmény:A tartományban többféle teljesítmény-frekvencia- és villámimpulzus-ellenállási szint áll rendelkezésre.
• Kültéri tartósság:A horganyzott fém alkatrészek és a korrózióálló mechanikai alkatrészek segítenek ellenállni a zord időjárási viszonyoknak.
• Rugalmas földelési konfiguráció:A földelőkapcsolók az alap mindkét oldalán konfigurálhatók, egyszeres vagy kettős földeléssel.
• Csökkentett karbantartási igény:A moduláris alkatrészek és a karbantartás-orientált mechanikai felépítés leegyszerűsíti az ellenőrzést és a cserét.
• Alkalmazkodóképesség zord környezethez:A terméket -40°C és +40°C közötti hőmérsékletre, 34 m/s-ig terjedő erős szélre, 10 mm-es jégbevonatra és 4000 méteres magasságig történő alkalmazásra tervezték.

Milyen műszaki paramétereket kell figyelembe venniük a vásárlóknak?

A műszaki kiválasztását mindig az aktuális elektromos hálózaton, a környezeti feltételeken, a telepítési konfiguráción és a vonatkozó projektszabványokon kell alapulnia. Az alábbi jellemző specifikációk a GW4 sorozatban elérhető kínálatot mutatják be.

Az egyéb kiválasztási paraméterek közé tartozik a teljesítmény-frekvencia-ellenállási feszültség, a villámimpulzus-ellenállási feszültség, a kúszási távolság, a leválasztási távolság, a kapocs mechanikai terhelése, a szigetelő szilárdsága, a telepítési konfiguráció és a földelési követelmények.

Hogyan válasszuk ki a megfelelő modellt?

A megfelelő nagyfeszültségű szakaszoló kiválasztásához többre van szükség, mint a névleges rendszerfeszültséghez. A szakmai specifikáció felülvizsgálata során figyelembe kell venni a teljes működési környezetet és az elektromos hálózatot.

1. Határozza meg a rendszer feszültségét.Válasszon egy feszültségosztályt, amely megfelel a tényleges hálózati és szigetelési koordinációs követelményeknek.
2. Erősítse meg a folyamatos áramerősséget.A névleges áramnak elegendőnek kell lennie a normál működési feltételekhez és a rendszer várható terheléséhez.
3. Értékelje a rövidzárlat körülményeit.Ellenőrizze a rövid- és csúcsállósági áramkövetelményeket a várható hibaszinthez képest.
4. Tekintse át a szigetelési követelményeket.Vegye figyelembe a teljesítmény-frekvencia-ellenállási feszültséget, a villámimpulzus-ellenállási feszültséget, a kúszási távolságot, a magasságot és a szennyezési szintet.
5. Mérje fel a telepítési környezetet.A hőmérséklet, a szél, a jég, a sópermet, az ipari szennyezés, a tengerszint feletti magasság és a szeizmikus viszonyok befolyásolhatják a megfelelő konfigurációt.
6. Határozza meg a földelés elrendezését.Határozza meg, hogy egyetlen földelőkapcsolóra, kettős földelési konfigurációra vagy más elrendezésre van-e szükség.
7. Ellenőrizze a mechanikai és karbantartási követelményeket.Vegye figyelembe a működési gyakoriságot, a telepítési helyet, a karbantartáshoz való hozzáférést és a kompatibilitást a meglévő alállomás-elrendezéssel.

Nagy átviteli és elosztási projektek esetén ajánlatos műszaki kommunikációt folytatni egy tapasztalt gyártóval a berendezés specifikációjának véglegesítése előtt. Ez segít abban, hogy a kiválasztott konfiguráció megfeleljen a rendszer elektromos, mechanikai és környezeti követelményeinek.

Gyakran ismételt kérdések a nagyfeszültségű szakaszolókkal kapcsolatban

Mi a nagyfeszültségű szakaszoló fő célja?

A fő cél megbízható elektromos leválasztás és látható szigetelési hézag biztosítása a nagyfeszültségű áramkörben, miután az áramkört megfelelően feszültségmentesítették. Támogatja a biztonságos karbantartási és kapcsolási eljárásokat.

Mi a különbség a szakaszoló és a megszakító között?

A megszakító a normál terhelési áram és a hibaáram megszakítására szolgál, míg a szakaszoló elsősorban az elektromos leválasztás létrehozására szolgál. A szakaszolót általában nem szabad a megszakító helyettesítésére használni, ha hiba megszakításra van szükség.

Milyen feszültségtartományt fed le a Huixing GW4 sorozat?

A GW4 sorozat 40,5 kV és 252 kV közötti feszültségosztályokat fed le, beleértve a 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV és 252 kV konfigurációkat.

A nagyfeszültségű szakaszolót fel lehet szerelni földelőkapcsolóval?

Igen. A GW4 sorozat konfigurálható földelő kapcsolókkal, beleértve az egyföldelést és a kettős földelést. A mechanikus reteszelés szintén segíthet a működési sorrend szabályozásában.

A GW4 sorozat alkalmas kültéri használatra?

Igen. A kialakítás kültéri energiarendszerekhez készült, és korrózióálló mechanikai alkatrészeket és tűzihorganyzott acél alkatrészeket tartalmaz. A megadott környezeti képesség magában foglalja a -40°C és +40°C közötti hőmérsékletet és az erős külső időjárási viszonyokat is.

Következtetés: Miért válasszon nagyfeszültségű szakaszolót a kritikus energiaellátási infrastruktúrához?

Egy megbízhatóNagyfeszültségű szakaszolóalapvető elektromos szigetelési réteget biztosít alállomások, átviteli hálózatok, megújuló energia projektek, erőművek és ipari nagyfeszültségű rendszerek számára. A 40,5 kV-tól 252 kV-ig terjedő feszültségosztályokkal, robusztus szigeteléssel, korrózióálló felépítéssel, rugalmas földelési konfigurációkkal és legalább 5000 művelet mechanikai tartóssági besorolásával a GW4 sorozatot az energiaellátó rendszerek igényes alkalmazásaira tervezték.

A megbízható kínai gyártót és beszállítót kereső projektmérnökök, EPC-vállalkozók, közműszolgáltatók és áramszolgáltatók vásárlói számára a Huixing a különböző feszültségszintekhez, áramerősségekhez, környezeti feltételekhez és telepítési követelményekhez szabott nagyfeszültségű leválasztási megoldásokat kínál.Vegye fel velünk a kapcsolatotmég ma, hogy megvitassa projektje specifikációit, műszaki információkat kérjen, és megtalálja a megfelelő nagyfeszültségű szakaszoló konfigurációt az energiarendszeréhez.
