Huixingteljesítmény-berendezési megoldásokat kínál átviteli és elosztórendszerekhez, beleértve aNagyfeszültségű megszakítókültéri alállomásokhoz és nagyfeszültségű energiaprojektekhez tervezték. A holttartályos SF₆ gázmegszakító kialakítása kettős ívoltás technológiával segíti az elektromos áramkörök vezérlését, a rövidzárlati hibák megszakítását és a hálózat megbízható működését. Működési elveinek, műszaki specifikációinak és kiválasztási kritériumainak megértése lehetővé teszi a közművek, az EPC-vállalkozók és az ipari áramfelhasználók számára, hogy megalapozott vásárlási döntéseket hozzanak.
A nagyfeszültségű megszakító a modern villamosenergia-rendszerek nélkülözhetetlen védelmi eszköze. Normál működés közben áramkört kapcsol, és rendellenes elektromos körülmények esetén megszakítja a hibaáramot. A Huixing holttartályos SF₆ gáz nagyfeszültségű megszakító portfóliója 40,5 kV és 245 kV közötti névleges feszültséget fed le, a névleges rövidzárlati megszakítóáram pedig 25 kA és 63 kA között van. Kettős ívoltó kialakítása egyesíti az önenergiát és a puffer típusú elveket, hogy támogassa a megbízható megszakítást különböző hibaállapotok esetén. Ez az útmutató elmagyarázza a működési mechanizmust, a főbb előnyöket, az alkalmazásokat, a műszaki paramétereket, a kiválasztási szempontokat és a karbantartási gyakorlatokat, amelyeket a villamosmérnököknek és a projektbeszerzőknek meg kell érteniük, mielőtt megszakítót választanak.
A nagyfeszültségű megszakító egy kapcsoló- és védelmi eszköz, amelyet arra terveztek, hogy elektromos áramot hozzon létre, szállítson és megszakítson a nagyfeszültségű villamosenergia-rendszerekben. A hagyományos kapcsolókkal ellentétben képesnek kell lennie arra, hogy megszakítsa a rövidzárlat során rendkívül magas szintet elérő hibaáramot.
Hiba esetén a védelmi rendszer rendellenes elektromos állapotokat észlel, és kioldó parancsot küld a megszakítónak. Működési mechanizmusa elválasztja az érintkezőket, az ívoltó rendszer pedig eloltja a megszakításkor keletkező elektromos ívet. Ez a folyamat leválasztja az érintett áramkört, és segít korlátozni a transzformátorok, távvezetékek, gyűjtősínek és más csatlakoztatott berendezések károsodását.

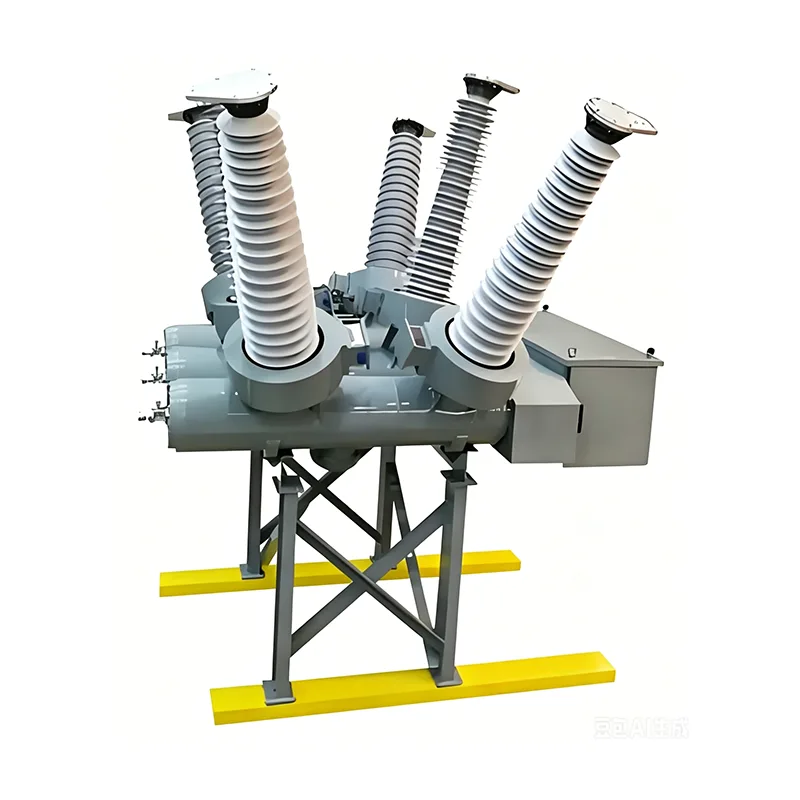

A Huixing kiemelt megoldása aholttartály SF₆ gázmegszakító. Holttartályos kivitelben a megszakító szerelvény egy földelt fémházban van elhelyezve. Az SF₆ gáz szigetelő és ívoltó közegként szolgál a megadott termékkialakításban.
Az áramszolgáltatók és az ipari tervezési projektek esetében a megfelelő megszakító kiválasztása elengedhetetlen a megbízható hibavédelem, a működési rugalmasság és az elektromos rendszer összehangolt teljesítményének eléréséhez.
Tudjon meg többet a Huixing nagyfeszültségű megszakítójáról és elérhető műszaki konfigurációiról.
A működési folyamat egyesíti az elektromos védelmi jeleket, a mechanikus hajtásrendszert és az ívoltó mechanizmust. Minden alkatrésznek megfelelően kell reagálnia annak biztosítására, hogy a megszakító biztonságosan megszakítsa az áramot.
Normál működés közben a megszakító érintkezői zárva maradnak, lehetővé téve az áram áthaladását az áramkörön. A berendezésnek az előírt névleges áramerősségnek kell lennie anélkül, hogy túllépné a vonatkozó hőmérséklet-emelkedési és működési határokat.
A védőrelék figyelik az elektromos paramétereket, például az áramot és a feszültséget. Ha egy rövidzárlat vagy más rendellenes állapot megfelel a konfigurált védelmi kritériumoknak, a relé kioldójelet küld a megszakító vezérlő mechanizmusának.
A kioldási parancs vétele után a működtető mechanizmus szétválasztja az érintkezőket. Elektromos ív képződik közöttük, mert az ionizált közegen keresztül rövid ideig áram folyik. A megszakító megszakítójának hatékonyan kell szabályoznia és eloltania ezt az ívet.
A Huixing terméke kettős ívkioltó megközelítést alkalmaz, amely ötvözi az önenergiát és a puffer típusú elveket. Magasabb rövidzárlati áramkörülmények között az ív által generált hő segít az SF₆ gáz kitágításában és nagy sebességű gázáramlás létrehozásában. Alacsonyabb hibaáram esetén a mechanikai kompresszió irányított gázsugarat hoz létre az ívterület hűtésére.
Amint az ív kialszik, az érintkezők közötti hézagnak elegendő dielektromos szilárdságot kell visszaállítania ahhoz, hogy ellenálljon a tranziens helyreállítási feszültségnek. Ez segít megelőzni az ív újragyulladását, és támogatja a sikeres hibaelhárítást.
A kültéri átviteli és átalakítási projektek esetében a megszakító teljesítménye befolyásolja a rendszer biztonságát, a karbantartás tervezését és a hosszú távú üzemeltetési költségeket. A megfelelően meghatározott holttartályos SF₆ megszakító fő előnyei a következők.
Ezek az előnyök a helyes tervezéstől, telepítéstől, üzembe helyezéstől és karbantartástól függenek. A megszakítót mindig a tényleges hálózattanulmány és a vonatkozó projektszabványok alapján kell kiválasztani, nem pedig az általános termékleírásokat.
A nagyfeszültségű megszakítókat mindenhol használják, ahol az elektromos hálózatok ellenőrzött kapcsolást és a hibaáramok megbízható megszakítását igénylik. A Huixing holttartályos SF₆ modelljeit elsősorban kültéri alállomásokhoz, valamint energiaátviteli és átalakítási projektekhez szánják.
Az alállomások megszakítókat használnak a bejövő és kimenő betáplálók, transzformátoráramkörök és sínszakaszok vezérlésére. Segítenek a hibák elkülönítésében, miközben lehetővé teszik, hogy a hálózat érintetlen részei továbbra is üzemben maradjanak, amikor a védelmi és kapcsolási séma lehetővé teszi.
A nagy ipari létesítmények és ipari parkok nagyfeszültségű csatlakozásokat igényelhetnek a gyártóberendezések, nagy motorok és elosztó transzformátorok támogatásához. A megfelelően névleges megszakítók fontos védelmi réteget biztosítanak ezeknek az elektromos berendezéseknek.
A nap- és szélenergia projektek kapcsoló- és védelmi berendezéseket igényelnek a termelő létesítmények, kollektorrendszerek, transzformátorok és a hálózati csatlakozási pont között. A megszakító kiválasztásánál figyelembe kell venni a projekt feszültségszintjét, a hibaáramhoz való hozzájárulást, a védelmi koordinációt és az üzemi feltételeket.
Ahogy a közművek bővítik az alállomásokat vagy lecserélik az elöregedett berendezéseket, az új megszakítóknak kompatibilisnek kell lenniük a meglévő hálózat elektromos besorolásával, fizikai elrendezésével, vezérlőáramköreivel és védelmi rendszerével.
A mérnököknek minden egyes alkalmazásnál ellenőrizniük kell, hogy a kiválasztott modell megfelel-e a projekt hibaszintjének, a szigetelési követelményeknek, a kapcsolási kötelezettségeknek és a környezeti feltételeknek.
A villamosmérnököknek a névleges feszültségnél többet kell értékelniük a nagyfeszültségű megszakítók összehasonlításakor. A megszakítóképesség, a folyamatos áram, a szigetelési ellenállási szintek, az üzemidők, a mechanikai tartósság és a szabályozási követelmények egyaránt befolyásolják az alkalmasságot.
| Műszaki paraméter | Huixing termékinformáció | Miért számít |
|---|---|---|
| Névleges feszültség tartomány | 40,5–245 kV | Meg kell felelnie a rendszer feszültségosztályának és a szigetelés koordinációs követelményeinek. |
| Névleges áram tartomány | 1600-4000 A, típustól függően | Meghatározza a megadott folyamatos áramátviteli képességet. |
| Névleges rövidzárlati megszakítóáram | 25–63 kA, típustól függően | Elegendőnek kell lennie a beépítési helyen várható rövidzárlati áramhoz. |
| Névleges frekvencia | 50/60 Hz | Meg kell egyeznie az elektromos rendszer frekvenciájával. |
| Teljesítmény-frekvencia-ellenállási feszültség | Modellfüggő; a közzétett értékek 140 kV-os és magasabb szinteket tartalmaznak | Támogatja a szigetelési teljesítmény értékelését meghatározott vizsgálati körülmények között. |
| Villámimpulzus-álló feszültség | Modellfüggő; közzétett értékek 325 kV és 1050 kV között mozognak | Azt jelzi, hogy a szigetelőrendszer milyen mértékben képes ellenállni az impulzus-túlfeszültségeknek. |
| Mechanikai állóképesség | 6000 működési ciklus szerepel | Segít felmérni a mechanikai élettartamot a meghatározott vizsgálati körülmények között. |
| Nyitva tartás | 30 ms vagy kevesebb, a közzététel szerint | Befolyásolja a védelmet és a kapcsolási teljesítményt a teljes megszakítási sorozaton belül. |
| Törési idő | 60 ms vagy kevesebb, a közzététel szerint | Az áram megszakításához szükséges időt jelzi a megadott feltételek mellett. |
| Alkalmazandó szabványok | A GB/T 1984 és az IEC 62271-100 szerepel a listán | Alapot biztosít a terméktesztelési és megfelelőségi követelmények felülvizsgálatához. |
Fontos kiválasztási megjegyzés:A fenti értékek összefoglalják a termékoldalt, és nem jelentik a teljes modellenkénti értékelési ütemtervet. Az egyes névleges értékek feszültségosztályonként és konfigurációnként változnak. A vásárlóknak a vásárlás jóváhagyása előtt kérniük kell a legfrissebb műszaki adatlapot, és meg kell erősíteniük a pontos modellhez szükséges összes értéket.
A nagyfeszültségű megszakító kiválasztása megköveteli az elektromos tervezőcsapat, a berendezés szállítója, a projekt kivitelezője és az üzemeltető közötti koordinációt. A következő ellenőrző lista gyakorlati kiindulópontot ad.
A Huixing termékkonfigurációkat kínál különböző feszültség- és áramigényekhez, és bizonyos projektfeltételekhez testreszabható. A mérnököknek be kell nyújtaniuk a hálózati specifikációkat és a projekt követelményeit annak biztosítására, hogy a javasolt megszakító megfeleljen a tényleges alkalmazásnak.
Még egy jól megtervezett megszakítóhoz is megfelelő ellenőrzési és karbantartási programra van szükség. A karbantartás gyakoriságának és terjedelmének követnie kell a gyártó utasításait, a vonatkozó előírásokat, az üzemeltetési előzményeket és a helyszíni kockázatértékelést.
A fontos karbantartási tevékenységek a következők lehetnek:
Az SF₆ erős üvegházhatású gáz. A gázkezelésnek, a szivárgás megelőzésének, a visszanyerésnek és az ártalmatlanításnak követnie kell a vonatkozó környezetvédelmi előírásokat és a gyártó eljárásait. Bármilyen nagyfeszültségű berendezést vagy nyomás alatti gázt érintő karbantartást szakképzett személyzetnek kell elvégeznie jóváhagyott biztonsági eljárások alkalmazásával.
A proaktív karbantartási stratégia segít azonosítani a fejlesztési problémákat, mielőtt azok befolyásolnák a berendezések rendelkezésre állását, és támogatja a kiszámíthatóbb életciklus-tervezést.
Fő funkciója az elektromos áramkörök átkapcsolása és a hibaáramok megszakítása, ha a védelmi rendszer megköveteli. Segít a hibák elkülönítésében és a csatlakoztatott berendezések védelmében a rendellenes elektromos állapotok következményeitől.
A Huixing 40,5 kV-tól 245 kV-ig terjedő névleges feszültségeket sorol fel a holttartályos SF₆ gázmegszakító portfóliójához. A pontos minősítések és a kapcsolódó műszaki paraméterek a kiválasztott modelltől függenek.
Az SF₆ erős dielektromos és ívoltó tulajdonságokkal rendelkezik, így alkalmas bizonyos nagyfeszültségű megszakítási rendszerekre. Mivel egyben erős üvegházhatású gáz is, fontos a hatékony tömítés, a szivárgásfigyelés, a visszanyerés és a felelős kezelés.
A névleges áram az az áramerősség, amelyet a megszakító által meghatározott körülmények között folyamatosan szállítani kell. A névleges rövidzárlati megszakítóáram arra a hibaáram szintre vonatkozik, amelyet meghatározott vizsgálati körülmények között megszakításra terveztek. Mindkét minősítésnek meg kell felelnie a rendszer követelményeinek.
Használja a beépítési pontra kiszámított várható rövidzárlati áramot, majd ellenőrizze a szükséges névleges értéket és a vonatkozó rendszerfeltételeket az elektromos tervező csapattal. A kiválasztott megszakítóképességnek megfelelőnek kell lennie a hálózati hibaszintnek és a meghatározott kapcsolási feladatoknak.
A Huixing azt jelzi, hogy testreszabott gyártás áll rendelkezésre bizonyos mérnöki követelményekhez, beleértve a speciális elektromos paramétereket és a kihívást jelentő környezeti feltételeket. Adja meg a szükséges feszültséget, áramerősséget, megszakítóképességet, a helyszíni feltételeket és a projektdokumentációt a megvalósíthatóság megerősítéséhez.
A Huixing termékoldalán a GB/T 1984 és az IEC 62271-100 szabványok szerepelnek. A vevőknek meg kell erősíteniük a vonatkozó kiadást, a szükséges típusvizsgálati dokumentációt, a helyi előírásokat és minden további projektspecifikus szabványt a rendelés leadása előtt.
A nagyfeszültségű megszakító az energiaátviteli és elosztórendszerek kritikus eleme, amely támogatja a normál kapcsolási műveleteket és a gyors hibamegszakítást. A berendezések kiválasztásakor a mérnököknek integrált kritériumrendszerként kell értékelniük a névleges feszültséget, a folyamatos áramot, a rövidzárlati megszakítóképességet, a szigetelési ellenállási szintet, az üzemi teljesítményt, a környezeti feltételeket és a karbantartási követelményeket. A Huixing holttartályos SF₆ gázmegszakító portfóliója, amely 40,5–245 kV feszültségosztályokat fed le és kettős ívoltó technológiát tartalmaz, lehetőséget kínál kültéri alállomásokhoz, ipari áramrendszerekhez, megújuló energia csatlakozásokhoz és átviteli hálózati projektekhez. Az alkalmazásához megfelelő konfiguráció meghatározásához fedezze fel a Huixing High Voltage Circuit Breaker megoldásait éslépjen kapcsolatba velünkhogy megvitassák műszaki specifikációit, modellspecifikus dokumentációt kérjenek, és az energiaprojektjére szabott árajánlatot kapjanak.
