Nagyfeszültségű szakaszoló

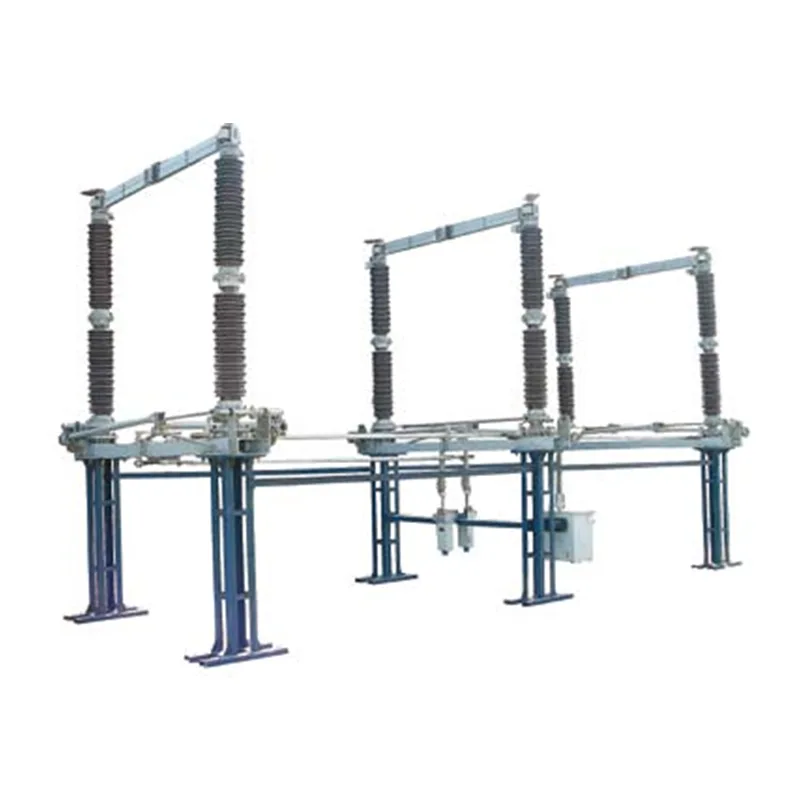

A GW4 sorozatú nagyfeszültségű szakaszoló, amely a teljes 40,5 kV-tól 252 kV-ig terjedő feszültségtartományt lefedi, az energiaellátó rendszerek kritikus biztonsági alkatrésze. Kétoszlopos vízszintes forgó szerkezettel tervezték, és kifejezetten a feszültségleválasztás, a karbantartási biztonság garantálása és a segédáramkör-kapcsolás alapvető funkcióinak elvégzésére tervezték a nagyfeszültségű alkalmazásokban.

Alapvető alkalmazási forgatókönyvek

Ez a nagyfeszültségű szakaszoló a kulcsfontosságú nagyfeszültségű teljesítményszegmensekben van elhelyezve, és pontosan megfelel a különféle működési követelményeknek:

1. Áramtermelő és alállomási magáramkörök

A hő-, víz- és megújulóenergia-erőművekben, valamint minden feszültségszintű alállomáson széles körben telepített eszköz biztonsági korlátként szolgál a gyűjtősínek, megszakítók, transzformátorok és egyéb kritikus berendezések számára. Tiszta, látható töréspontot hoz létre a feszültségmentesített áramkörökben, teljes elektromos szétválasztást biztosítva a karbantartó személyzet és a feszültség alatt álló nagyfeszültségű vezetékek között a terhelés alatti kapcsolás okozta balesetek megelőzése érdekében. Az extra-nagyfeszültségű (EHV) alkalmazásokhoz a 126 kV-os, 145 kV-os és 252 kV-os modelleket a gyűjtősín szakaszolására és a megszakítók kétoldali védelmére használják, míg a 72,5 kV-os modellt regionális alállomások vonalkapcsolására optimalizálták.

2. Szállító- és elosztóvezetékek és megújuló energiaforrások

A nagy távolságú nagyfeszültségű távvezetékeken a készülék ellátja a vezetékkarbantartási leválasztást, valamint a feszültségtranszformátorok és túlfeszültség-levezetők kapcsolását, optimalizált teljesítménnyel a 10 km-en belüli felsővezetékek üresjárati áramának megszakítására. Szél-, fotovoltaikus és egyéb megújuló energiaforrásokat használó telephelyeken a 40,5 kV-os és 72,5 kV-os modellek támogatják a DC-oldali leválasztást és a kombinálódoboz-védelmet, amely továbbfejlesztett korróziógátló kialakítással rendelkezik, hogy ellenálljon a zord kültéri környezetnek. A 252 kV-os modell megfelel a nagyszabású megújuló energiabázisok EHV hálózati csatlakozási követelményeinek, lehetővé téve a feszültségmentesített rendszer újrakonfigurálását.

3. Ipari és speciális nagyfeszültségű rendszerek

A nagyméretű ipari létesítmények, például kohászati ​​és vegyipari üzemek nagyfeszültségű elosztórendszereiben a készülék karbantartási leválasztást és áramköri kapcsolást biztosít a műhely nagyfeszültségű berendezései számára, szennyezés- és rezgésállósággal, amely összetett ipari környezetre szabott. Igény szerint földelő kapcsolókkal is felszerelhető; speciális nagyfeszültségű rendszerekben, beleértve a vasúti vontatási áramellátást és a városi vasúti tranzitot, mechanikus reteszelő berendezés biztosítja a megfelelő működési sorrendet a földelő kapcsoló és a fő szakaszoló között, elvezeti a maradék berendezés töltést, és maximalizálja az üzembiztonságot.

4. Extrém környezeti és egyéni konfigurációs forgatókönyvek

A készülék megbízhatóan működik szélsőséges hőmérsékleten, -40°C és +40°C között, ellenáll a 34m/s erős szélnek és a 10mm-es jégbevonatnak, valamint 4000 méteres tengerszint feletti magasságig és erősen szennyezett zónákban is alkalmazható. Kétsínes rendszerekben támogatja az üzemi vonalak feszültségmentes kapcsolását a hálózat működési struktúrájának optimalizálása érdekében. Egyes modellek osztályozógyűrűkkel és árnyékoló burkolatokkal vannak felszerelve, hogy javítsák az elektromos téreloszlást és csökkentsék a rádióinterferenciát, így alkalmasak a precíziós műszereket támogató nagyfeszültségű áramkörökhöz.

Alapvető előnyei

Az iparágban vezető szerkezeti optimalizálásra és anyagfejlesztésre épülő GW4 sorozat hat alapvető előnnyel rendelkezik, amelyek jelentősen javítják a nagyfeszültségű áramellátó rendszerek megbízhatóságát, biztonságát és működési hatékonyságát.

1. Az iparágban vezető biztonsági szigetelés, amely megfelel a globális szabványoknak

Kétoszlopos nagyfeszültségű szakaszolóként egytöréses kialakítása és vízszintes forgómechanizmusa nyitás után stabil szigetelési rést képez. A földelő kapcsoló és a fő szakaszoló közötti mechanikus reteszelés kötelező működési sorrendet ír elő, kiküszöbölve a hibás működés szerkezeti kockázatát. Az érintkezők rézlemez hajlítási eljárást alkalmaznak, rövid törési súrlódási lökettel és alacsony működési erővel. A szabaddá tett acél alkatrészeket tűzihorganyzással kezelik, így a hosszú távú kültéri használat után tiszta töréspontot tartanak fenn, teljes mértékben megfelelnek a megbízható szigetelés és az ívmentes működés alapvető követelményeinek, valamint megfelelnek az IEC 62271-102 nemzetközi szabványoknak.

2. Kiváló vezetőképesség és hőstabilitás a megszakítás nélküli működés érdekében

A vezetőképes rúd nagy szilárdságú alumíniumötvözet profilokból készül, könnyű súlya és nagy hőelvezetési területe. A rézfonott huzal rugalmas csatlakozószerkezettel kombinálva szoros érintkezést biztosít a kimeneti ülék és a vezető rúd között, jelentősen csökkentve a főáramkör ellenállását és elkerülve a túlmelegedést működés közben. Az érintkezőelemek külső nyomású rozsdamentes acél rugókat használnak, stabil erőértékekkel és rozsdaállósággal, megakadályozva, hogy a rugós tolatás befolyásolja a vezetőképességet. Biztonságosan támogatja az 1250A és 6300A közötti névleges áramokat a teljes feszültségtartományban, így biztosítva a hosszú távú megbízható áramátvitelt.

3. Kiváló korrózióállóság a hosszú távú kültéri használatra

A kültéri használatra optimalizált eszköz sebességváltó részei korrózióálló csatlakozókat, például rozsdamentes acél csapokat és kompozit perselyeket tartalmaznak, és minden fém alkatrészt tűzihorganyzásnak vetnek alá, hogy hatékonyan ellenálljanak az eső, hó, sópermet és ipari por okozta eróziónak. A továbbfejlesztett réz-réz vagy rozsdamentes acél-réz illeszkedő tengelyfurat szerkezete teljesen megoldja a kültéri nagyfeszültségű berendezések gyakori rohamproblémáját. A több mint 3000 műveletet meghaladó mechanikai élettartammal hosszú távú, karbantartásmentes működést biztosít, ami nagymértékben csökkenti az üzemeltetési és karbantartási (O&M) költségeket.

4. Kompakt moduláris kialakítás a rugalmas telepítéshez

A moduláris felépítés nagy szerkezeti stabilitást biztosít, az alap mindkét oldalára felszerelhető földelőkapcsolókkal, amelyek támogatják az egyföldeléses és a kettős földeléses konfigurációkat is, hogy megfeleljenek a különféle védelmi követelményeknek. Szabványos rögzítőfurat-kialakítása leegyszerűsíti a helyszíni építést, a terminál pedig szabadon 90°-ban elforgatható a kényelmes, rugalmas gyűjtősín-csatlakozás érdekében. Rugalmasan illeszthető mind a központi alállomási elrendezésekhez, mind a decentralizált kültéri vezetékes telepítésekhez.

5. Fokozott ellenálló képesség zord üzemi körülmények között

Az eszköz névleges rövid idejű ellenállási árama 31,5 kA és 63 kA között van, és névleges csúcsállósági árama 80 kA és 160 kA között van, így ellenáll a nagyfeszültségű áramkörökben fellépő szélsőséges rövidzárlati ütéseknek. A szigetelő maximális fajlagos kúszási távolsága 31 mm/kV, megfelel a IV. osztályú szennyezettségi fok követelményeinek, és kiváló szigetelési teljesítményt biztosít erősen szennyezett területeken. Földrengésállósággal (vízszintes gyorsulás 0,25 g) és erős szélállósággal is rendelkezik, sértetlen szigetelési funkciót és szerkezeti integritást biztosít extrém időjárási körülmények között, és minden időjárási védelemmel rendelkezik.

6. Egyszerűsített karbantartás és szabályozható életciklus-költségek

Az érintkezők és a vezető rúd moduláris összeállítást alkalmaznak a könnyű szétszerelés és csere érdekében; a csapágyház vízálló szerkezettel és olajbefecskendező lyukkal van felszerelve, amely lehetővé teszi a rendszeres karbantartást bonyolult szerszámok nélkül. A hagyományos nagyfeszültségű szakaszolókhoz képest önfeszültségű érintkezőszerkezete folyamatos érintkezési nyomást biztosít működés közben, így nincs szükség gyakori beállításra. A karbantartásmentes tervezési koncepcióval kombinálva jelentősen csökkenti a karbantartási gyakoriságot, csökkenti az O&M munkaterhelést, és javítja a nagyfeszültségű elosztórendszerek folyamatos működési stabilitását.

Az energiarendszer-üzemeltetők és az ipari felhasználók számára a GW4 sorozat minimalizálja az életciklus költségeit, miközben maximalizálja a nagyfeszültségű tápegység biztonságát és megbízhatóságát. A nemzetközi IEC-szabványoknak teljes mértékben megfelelő és a különböző működési környezetekben bevált GW4 sorozat megbízható választás a kritikus fontosságú nagyfeszültségű infrastrukturális projektekhez világszerte.

Termékparaméterek
