Huixingbiztosítjanagyfeszültségű szigetelő megoldásokAz átviteli és elosztórendszerek megbízható elektromos szigetelésére és mechanikai alátámasztására tervezték. A 45 kV–220 kV feszültségű alkalmazásokkal a kiemelt termékcsaládban ezek a szigetelők segítenek megvédeni a felsővezetékeket, az alállomásokat, a megújuló energiaforrásokat hasznosító létesítményeket és az ipari áramhálózatokat az elektromos és környezeti terhelésekkel szemben.
A nagyfeszültségű szigetelő a modern elektromos infrastruktúra elengedhetetlen eleme. Elválasztja a feszültség alatt álló vezetőket a földelt szerkezetektől, támogatja az elektromos berendezéseket, és segít megelőzni a szivárgó áramot és a villanást. A megfelelő szigetelő kiválasztása többet igényel, mint a feszültség besorolása: a mérnököknek értékelniük kell a szigetelőanyagot, a kúszótávolságot, a mechanikai szilárdságot, a szennyezés súlyosságát, a hőmérsékletet, a szerelési méreteket és az alkalmazandó szabványokat is. Ez az útmutató ismerteti a nagyfeszültségű szigetelőrendszerek fő típusait, alkalmazásait, kiválasztási kritériumait és karbantartási szempontjait, segítve a projektfejlesztőket és a beszerzési csapatokat, hogy megalapozottabb döntéseket hozzanak.
A nagyfeszültségű szigetelő egy elektromos alkatrész, amely megakadályozza a nem kívánt áramáramlást a feszültség alatt álló vezetők és a földelt szerkezetek között, miközben biztosítja a telepítéshez szükséges mechanikai támaszt. Általában átviteli tornyokon, alállomási gyűjtősíneken, szakaszolókon, megszakítókon és más nagyfeszültségű berendezéseken használják.
Az elektromos hálózatban a szigetelés meghibásodása felvillanást, berendezések károsodását, nem tervezett leállásokat és biztonsági veszélyeket okozhat. A megfelelően meghatározott szigetelő segít fenntartani az elektromos távolságokat, és ellenáll az üzemi feszültségnek, kapcsolási túlfeszültségnek, villámimpulzusnak és mechanikai terhelésnek.
A Huixing kiemelt termékcsaládja 45 kV–220 kV-os alkalmazásokra terjed ki, és többféle szigetelőanyag-választékot kínál. Nagyfeszültségű berendezései közül az áramátviteli, alállomási, megújuló energia projektek és ipari elosztórendszerek számára készült.
A projekttervezéshez fontos megkülönböztetni a rendszerfeszültséget a berendezés maximális névleges feszültségétől és a szükséges szigetelési szinttől. Ezek az értékek összefüggenek, de nem cserélhetők fel. A végső specifikációnak követnie kell a projekt elektromos tervezését és a vonatkozó közműkövetelményeket.
A szigetelőanyagok befolyásolják az elektromos teljesítményt, a mechanikai viselkedést, a környezeti ellenállást, a súlyt és a karbantartási követelményeket. Három széles körben használt lehetőség a porcelán, az üveg és a szilikongumi kompozit.

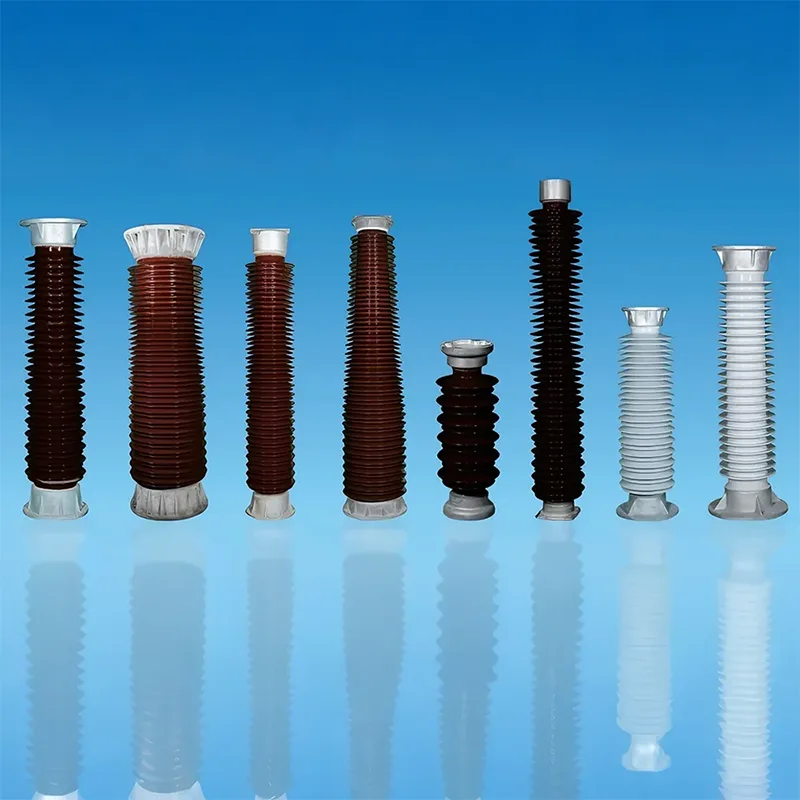

A porcelán megbízható elektromos szigetelési teljesítményt, merevséget és számos kültéri működési körülménynek ellenáll. A porcelán oszlopszigetelőket általában az alállomások gyűjtősínjeinek és elektromos berendezéseinek megtámasztására használják. Alkalmasságuk a megadott elektromos teljesítménytől, mechanikai terheléstől, felületkialakítástól és beépítési környezettől függ.
Az üveget széles körben használják fej feletti átviteli alkalmazásokban. Elektromos tulajdonságai és felületi jellemzői alkalmassá teszik speciális felfüggesztési és vezetékes szigetelési kialakításokhoz. A mérnököknek ellenőrizniük kell a kiválasztott üvegszigetelő mechanikai besorolását, szennyezési teljesítményét és kompatibilitását a vonal hardverével.
A kompozit kialakítások általában a teherhordó magot szigetelő polimer házzal kombinálják. A szilikongumi hasznos hidrofób felületi jellemzőket és viszonylag kis súlyt biztosít. Ezek a tulajdonságok előnyösek lehetnek part menti területeken, szennyezett ipari környezetben, és olyan létesítményekben, ahol a súlyozás számít.
Egyetlen anyag sem a legjobb az univerzálisan. A kiválasztás során figyelembe kell venni az alkalmazást, a környezeti expozíciót, az elektromos követelményeket, a mechanikai terhelést, a várható üzemi feltételeket és a gyártó által hitelesített műszaki dokumentációt.
A szigetelők elválasztják a feszültség alatt álló vezetőket a földelt adótornyoktól, miközben támogatják a vezető súlya, a szél és a potenciális jég felhalmozódása által okozott terhelést. A felfüggesztési és feszítési elrendezéseket a vezeték konfigurációja, a vezeték feszültsége és a szerkezeti kialakítás szerint kell kiválasztani.
Az alállomások oszlopszigetelőket használnak a gyűjtősínek megtámasztására és a szakaszolók, megszakítók és egyéb elektromos berendezések körüli távolságok fenntartására. A szükséges mechanikai szilárdság és szerelési konfiguráció a berendezés elrendezésétől és az üzemi terheléstől függ.
A megújuló energiát használó létesítmények megbízható szigetelést igényelnek a transzformátorcsatlakozásoknál, a nagyfeszültségű gyűjtősíneknél és a hálózati csatlakozási pontoknál. A szigetelő kiválasztásakor figyelembe kell venni az elektromos tervezést, a külső expozíciót és a környezeti feltételeket a helyszínen.
Gyártó üzemek, bányászati műveletek, vegyipari létesítmények és más nagy ipari telephelyek üzemeltethetnek dedikált nagyfeszültségű elosztó hálózatokat. A megfelelő szigetelés segít fenntartani a biztonságos elválasztást a feszültség alatt álló alkatrészek és a földelt tartószerkezetek között, különösen ott, ahol por, nedvesség vagy korrozív szennyeződések vannak jelen.
Fedezze fel a Huixing nagyfeszültségű szigetelő termékoldalát a termékinformációkért és az elérhető specifikációkért.
Ezek az előnyök a megfelelő specifikációtól, a gyártási minőségtől, a telepítési gyakorlattól és a működési feltételektől függenek. Egyetlen szigetelő sem képes kiküszöbölni minden elektromos hiba kockázatát, ezért a rendszerszintű védelem és a rutinszerű ellenőrzés továbbra is elengedhetetlen.
Rendelés előtt a mérnököknek össze kell hasonlítaniuk az elektromos besorolást a szükséges mechanikai szilárdsággal, kúszótávolsággal, teljes magassággal, szerelési méretekkel és tömeggel. A Huixing termékinformációi tartalmaznak egy porcelán oszlopszigetelő specifikációs táblázatot, amely több feszültségosztályhoz tartozó modelleket tartalmaz, beleértve a 110 kV-os és 220 kV-os rendszeralkalmazásokat.
| Paraméter | Példa vagy hivatkozás | Miért számít |
|---|---|---|
| Feszültség osztály | Projekt-specifikus; például a 110 kV és a 220 kV | Kialakítja a szükséges elektromos alkalmazást és szigetelési koordinációt. |
| Szigetelő anyag | Porcelán, üveg vagy szilikongumi kompozit | Befolyásolja a gépészeti tervezést, a környezeti alkalmasságot és a karbantartási szempontokat. |
| Konzolos szilárdság | Modellfüggő; kN-ban kifejezve | Az oszlopszigetelő meghatározott hajlítási-terhelési képességét jelzi. |
| Torziós szilárdság | Modellfüggő; kN·m-ben kifejezve | Segít meghatározni az alkalmasságot ott, ahol a csavaró terhelések relevánsak. |
| Kúszótávolság | Modellfüggő; mm-ben kifejezve | Támogatja a szükséges felületi szigetelési teljesítményt szennyezés és nedvesség hatására. |
| Teljes magasság | Modellfüggő; mm-ben kifejezve | Meghatározza a beépítési távolságot és a berendezés elrendezését. |
| Szerelési méretek | Meghatározott felső és alsó rögzítőfuratok konfigurációk | Biztosítja a kompatibilitást a tartószerkezetekkel és a csatlakozó hardverekkel. |
| Súly | Modellfüggő; kg-ban kifejezve | Befolyásolja a szállítás, emelés és telepítés tervezését. |
Például a Huixing közzétett porcelán oszlopszigetelő táblázata felsorolja a C6-550-3150 modellt 110 kV-os rendszerfeszültséghez, 6 kN konzolszilárdsággal, 4 kN·m torziós szilárdsággal, 3150 mm névleges kúszótávolsággal és 1220 mm teljes magassággal. A feltüntetett súly 57 kg. Ezek az értékek az adott modellre vonatkoznak, és nem általánosíthatók más szigetelőkre.
Nagyobb feszültségű alkalmazások esetén ugyanabban a terméktáblázatban 220 kV-os rendszermodellek is szerepelnek, különböző mechanikai besorolással, méretekkel és tömeggel. A beszerzés előtt mindig ellenőrizze az aktuális rajzot és műszaki adatlapot, mert a kiválasztott modell és a projekt követelményei határozzák meg a végső konfigurációt.
A megbízható vásárlási döntés a projekt műszaki követelményeivel kezdődik, nem pedig önmagában az árral. A megfelelő termékek összehasonlításához használja az alábbi ellenőrzőlistát.
Árajánlatkéréskor adja meg a feszültségosztályt, a telepítés típusát, a környezeti feltételeket, a szükséges mechanikai értékeket, a mennyiséget, a vonatkozó szabványokat és a szállítási célt. Ez az információ segít a szállítónak azonosítani a megfelelő modellt, és csökkenti a specifikációk eltérésének kockázatát.
Még a helyesen kiválasztott szigetelő is alulteljesíthet, ha szállítás közben megsérül vagy helytelenül van felszerelve. A fegyelmezett ellenőrzési és telepítési folyamat segít megőrizni a tervezett elektromos és mechanikai teljesítményt.
Az ellenőrzés gyakoriságának tükröznie kell a közmű karbantartási politikáját, a berendezés állapotát, a környezet súlyosságát és a működési előzményeket. A nagy szennyezettségű vagy part menti létesítmények a tisztább környezettől eltérő ellenőrzést és tisztítást igényelhetnek. A karbantartási döntéseknek a dokumentált helyszíni követelményeken kell alapulniuk, nem pedig univerzális ütemezésen.
Elsődleges célja a feszültség alatt álló vezetők vagy alkatrészek elektromos leválasztása a földelt szerkezetekről, miközben biztosítja a telepítéshez szükséges mechanikai alátámasztást. Segít megelőzni a szivárgó áramot és a villanást, ha helyesen van kiválasztva és telepítve.
A porcelán, az üveg és a szilikongumi kompozit anyagok gyakoriak. A legjobb választás a feszültségigénytől, a mechanikai terheléstől, a szennyezettségi szinttől, az időjárási hatásoktól, a szerelési tervezéstől és a karbantartási szempontoktól függ.
A Huixing leírása szerint a kiemelt nagyfeszültségű szigetelőcsalád 45-220 kV-os alkalmazásokra terjed ki. A közzétett porcelán oszlopszigetelő táblázata más rendszerfeszültség-osztályokhoz is felsorolja a kiválasztott modelleket. A vásárlóknak meg kell erősíteniük a projektjükhöz szükséges pontos modellt és minősítést.
A kúszótávolságot a vonatkozó szigetelési koordinációs követelmények, a szennyezés súlyossága, a környezeti feltételek és a vonatkozó szabványok alapján kell meghatározni. Nem szabad kizárólag a névleges rendszerfeszültséghez igazodva kiválasztani.
Kérje a műszaki adatlapot, a jóváhagyott méretrajzokat, a vonatkozó vizsgálati jegyzőkönyveket, az ellenőrzési dokumentációt, a szerelési útmutatót és a szükséges szabványok megerősítését. A projektspecifikus dokumentáció segít ellenőrizni, hogy a kiválasztott termék megfelel-e a mérnöki tervnek.
Igen, feltéve, hogy a kiválasztott kialakítás alkalmas a helyszín szennyezettségére, sópermetre, páratartalomra, hőmérsékletre és vegyi expozícióra. Az anyagválasztás, a kúszótávolság, a karbantartás tervezése és a projekt-specifikus ellenőrzés fontos ezekben a környezetekben.
A nagyfeszültségű szigetelő a biztonságos és megbízható energiainfrastruktúra kritikus része. Teljesítménye az elektromos besorolások, a mechanikai szilárdság, a kúszótávolság, az anyagválasztás, a környezeti alkalmasság és a beépítési minőség megfelelő kombinációjától függ. A beszerzést megelőző alapos műszaki áttekintés csökkentheti a kompatibilitási problémákat, javíthatja a karbantartási tervezést és támogatja a hálózat hosszú távú megbízhatóságát.
A Huixing nagyfeszültségű szigetelési megoldásokat kínál távvezetékek, alállomások, megújuló energiaforrások és ipari villamosenergia-rendszerek számára. Ha szigetelőt vásárol új telepítéshez, hálózati frissítéshez vagy berendezés cseréjéhez, tekintse át a termékspecifikációkat éslépjen kapcsolatba velünkaz Ön feszültségosztályával, mechanikai követelményeivel, működési környezetével és a projekt mennyiségével. A Huixing csapata segíthet megtalálni a megfelelő konfigurációt, és megadja a beszerzés értékeléséhez szükséges műszaki információkat.
