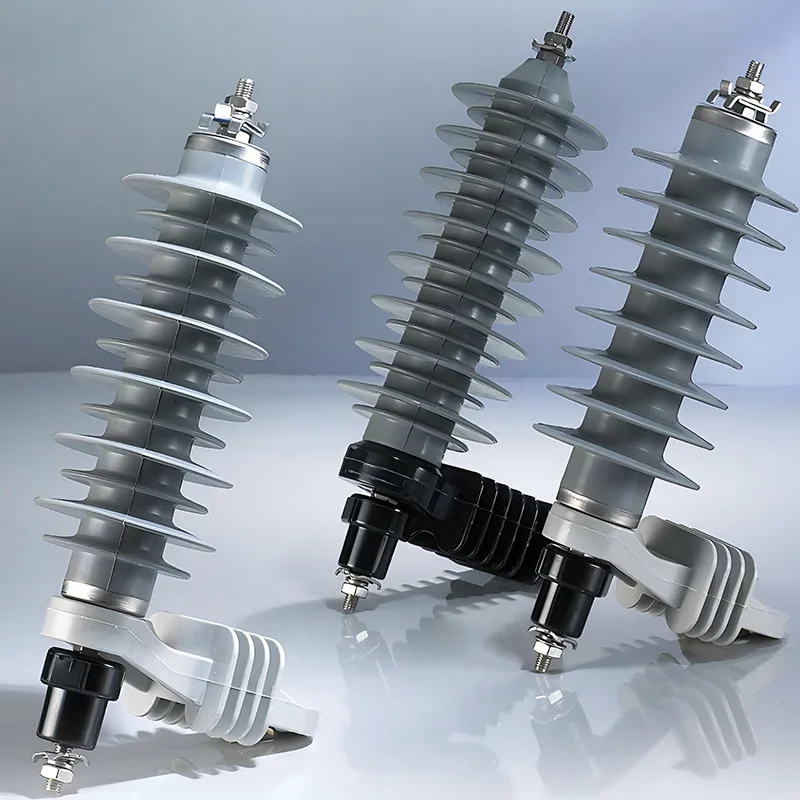

HuixingkellékekKözépfeszültségű túlfeszültség-levezetők10–35 kV-os áramelosztó rendszerekhez tervezték, segítve a transzformátorok, kapcsolóberendezések, kábelvégződések, felsővezetékek és alállomási berendezések védelmét a tranziens túlfeszültségek károsodásától. A hézagmentes cink-oxid kialakítással ezek a levezetők gyors túlfeszültség-elnyomást, megbízható kültéri teljesítményt és csökkentett karbantartási igényt biztosítanak az igényes közüzemi és ipari alkalmazásokhoz.
A középfeszültségű elosztó hálózatok villámcsapások és kapcsolási műveletek okozta tranziens túlfeszültségekkel szembesülnek. Ha ezeket a túlfeszültségeket nem szabályozzák, megterhelhetik a szigetelést, károsíthatják az elektromos berendezéseket, megszakíthatják az áramellátást és növelhetik a karbantartási költségeket. A közepes feszültségű túlfeszültség-levezetők külön utat biztosítanak a túlfeszültség-energia számára, miközben fenntartják a magas ellenállást normál működési körülmények között. A Huixing megoldásokat kínál 10-35 kV-os rácsokhoz hézagmentes cink-oxid technológiával és szilikongumi kompozit vagy porcelán házakkal. Alkalmazásuk kiterjed a légvezetékekre, transzformátorokra, kapcsolóberendezésekre, alállomásokra, kábelátmenetekre és kültéri elosztó berendezésekre. A megfelelő névleges feszültség, MCOV, kisülési képesség, telepítési hely és környezeti tervezés kiválasztása elengedhetetlen a megbízható túlfeszültségvédelemhez.
Tartalomjegyzék
- Mik azok a közepes feszültségű túlfeszültség-levezetők?
- Hogyan működnek a középfeszültségű túlfeszültség-levezetők?
- Hol használják a középfeszültségű túlfeszültség-levezetőket?
- Mik a legfontosabb teljesítményelőnyök?
- Hogyan válasszuk ki a megfelelő túlfeszültség-levezetőt?
- A műszaki leírások megértése
- Telepítési és karbantartási szempontok
- Gyakran Ismételt Kérdések
- Következtetés
Mik azok a közepes feszültségű túlfeszültség-levezetők?
A középfeszültségű túlfeszültség-levezetők a középfeszültségű elosztó hálózatokba beépített elektromos védőeszközök a tranziens túlfeszültségek korlátozására. Különösen fontosak a 10–35 kV-os rendszerekben, ahol a villámimpulzusok és kapcsolási események a normál üzemi feltételeket jelentősen meghaladó feszültségszinteket generálhatnak.
A túlfeszültség-levezető alapvető célja, hogy megakadályozza, hogy túlzott tranziens feszültség érje el az érzékeny elektromos berendezéseket. Normál rendszerfeszültség mellett a levezető nagy ellenállású marad, és csak kis szivárgási áramot enged meg. Ha túlfeszültség lép fel, a nemlineáris cink-oxid elemei gyorsan csökkentik ellenállásukat, és a túlfeszültséget a föld felé vezetik.
Ez a működési elv lehetővé teszi, hogy a levezető védőgátként működjön az elektromos hálózat és az értékes berendezések között. A megfelelően összehangolt védelem csökkentheti a szigetelési feszültséget, a berendezés meghibásodását, a nem tervezett leállásokat és a kapcsolódó karbantartási költségeket.
Hogyan működnek a középfeszültségű túlfeszültség-levezetők?
A modern rés nélküli levezetők általában cink-oxidon alapuló fém-oxid varisztor technológiát használnak. A cink-oxid nemlineáris elektromos jellemzői lehetővé teszik az eszköz számára, hogy az alkalmazott feszültségtől függően eltérően reagáljon.
- Normál működés:A levezető a rendszer normál feszültségén működik, miközben nagyon alacsony szivárgási áramot tart fenn.
- Túlfeszültség előfordulása:Villámcsapás vagy kapcsolási művelet gyors tranziens túlfeszültséget idéz elő.
- Gyors vezetés:A cink-oxid elemek a feszültség emelkedésével erősen vezetőképessé válnak.
- Energiakisülés:A túlfeszültséget biztonságosan elvezetik a levezető földelési útján.
- Feszültség helyreállítása:A tranziens eltűnése után a levezető visszatér nagy ellenállású működési állapotába.
A hagyományos soros hézag hiánya bizonyos hézagokkal kapcsolatos öregedési és szigetelési problémákat is kiküszöböl. Ez a rés nélküli konfigurációt különösen alkalmassá teszi a modern elosztórendszerek folyamatos védelmére.
Hol használják a középfeszültségű túlfeszültség-levezetőket?
A középfeszültségű túlfeszültség-védelem az elosztóhálózat több pontján telepíthető. A helyes hely a hálózat konfigurációjától, a berendezés szigetelési szintjétől, a villámlásnak való kitettségtől és a várható átmeneti állapotoktól függ.
Felső elosztó vezetékek
A levezetők a 10-35 kV-os felsővezetékek fővonalaira, mellékvonalaira és vezetéksarkaira telepíthetők. Ezek a helyek különösen ki vannak téve a villámtevékenységnek és a légköri viszonyoknak. A túlfeszültség-védelem segít korlátozni a tranziens feszültséget a vezetékszigetelésen és a csatlakoztatott berendezéseken.
Elosztó transzformátorok és kapcsolóberendezések
A levezetők középfeszültségű transzformátorok, kapcsolóberendezések és más kritikus berendezések közelében történő felszerelése segít megakadályozni, hogy túlzott túlfeszültség érje el szigetelőrendszereiket. Ez különösen akkor fontos, ha a drága berendezések teszik ki a hálózati beruházások jelentős részét.
Alállomások
Az alállomási alkalmazások tartalmazhatnak gyűjtősínszakaszokat, műszertranszformátor-áramköröket, meddőteljesítmény-kompenzáló berendezéseket és egyéb középfeszültségű berendezéseket. Az összehangolt túlfeszültség-védelem javítja az általános szigetelésvédelmi stratégiát.
Kábel-overhead átmenetek
Azokon a helyeken, ahol földalatti kábelek csatlakoznak a felsővezetékekhez, különböző átmeneti állapotok tapasztalhatók. Ezeken az átmeneti pontokon túlfeszültség-levezetőket lehet elhelyezni a kábelrendszerekbe és a csatlakoztatott berendezésekbe átvitt feszültség csökkentése érdekében.
Kültéri elosztó berendezések
A kültéri elektromos berendezéseknek ellenállniuk kell a nedvességnek, a szennyeződésnek, a hőmérséklet-ingadozásoknak és egyéb környezeti igénybevételeknek. A megfelelő szilikongumi kompozitokból vagy porcelánból készült levezetőházak biztosítják a kültéri telepítéshez szükséges mechanikai és környezetvédelmet.
Mik a legfontosabb teljesítményelőnyök?
A megfelelően megtervezett levezetőnek többet kell biztosítania, mint az alapvető túlfeszültség-eltérítést. Felépítése, elektromos jellemzői, környezeti ellenállása és karbantartási követelményei egyaránt befolyásolják a hosszú távú teljesítményt.
- Gyors átmeneti válasz:A cink-oxid technológia lehetővé teszi a gyors reagálást a rendellenes feszültségviszonyokra.
- Hatékony energiakisülés:A levezető a túlzott túlfeszültséget elvezeti a védett berendezésektől.
- Alacsony szivárgás normál működés közben:A nemlineáris jellemzők nagy ellenállást tartanak fenn normál rendszerfeszültség mellett.
- Időjárásállóság:A megfelelő tokozási anyagok segítenek a levezetőnek ellenállni a külső páratartalomnak és a szennyeződéseknek.
- Alacsony karbantartási igény:A viszonylag egyszerű, hézagmentes szerkezet inkább a rutinszerű szemrevételezést támogatja, mint a komplex napi karbantartást.
- Rugalmas alkalmazás:A különböző névleges feszültségű konfigurációk a középfeszültségű hálózatok széles skáláját támogatják.
- Továbbfejlesztett berendezésvédelem:A túlfeszültség-korlátozás segít csökkenteni az elektromos feszültséget a transzformátorokon, kapcsolóberendezéseken, kábeleken és szigetelőrendszereken.
Hogyan válasszuk ki a megfelelő túlfeszültség-levezetőt?
A levezető kiválasztásának a tényleges elektromos és környezeti feltételeken kell alapulnia, nem csupán a névleges feszültségen. A mérnököknek és a beszerzési csapatoknak több paramétert át kell tekinteniük a modell kiválasztása előtt.
- Rendszerfeszültség:Ellenőrizze a hálózat névleges és maximális üzemi feszültségét.
- MCOV:Válassza ki a rendszernek és a földelésnek megfelelő maximális folyamatos üzemi feszültséget.
- Túlfeszültség expozíció:Vegye figyelembe a villámtevékenységet, a felsővezeték expozícióját, a kapcsolási eseményeket és a hálózati konfigurációt.
- Kisütési képesség:Ellenőrizze a villámimpulzus és a kapcsolási impulzus jellemzőit a várt alkalmazáshoz képest.
- Ház anyaga:Vegye figyelembe a szilikongumi kompozitot vagy porcelánt a mechanikai és környezetvédelmi követelményeknek megfelelően.
- Telepítési környezet:Értékelje a páratartalmat, a szennyezést, a tengerszint feletti magasságot, a hőmérsékletet és a kültéri expozíciót.
- Koordináció a felszereléssel:Győződjön meg arról, hogy a levezető védelmi jellemzői összhangban vannak a későbbi berendezések szigetelési szintjével.
Beszerzési projekteknél hasznos a műszaki rajzok, az alkalmazandó szabványok, az ellenőrzési követelmények, a csomagolás, a szállítási feltételek és a testreszabási lehetőségek megerősítése is.elektromos berendezés gyártójarendelés leadása előtt.
A műszaki leírások megértése
A műszaki adatok megadják azokat az információkat, amelyek szükségesek ahhoz, hogy egy levezetőt egy adott középfeszültségű hálózathoz illesszen. A Huixing termékpalettája YH5W modelleket tartalmaz különböző névleges feszültségszintekkel, megfelelő MCOV és impulzusáram paraméterekkel.
| MOA típus | Névleges feszültség (kV) | MCOV (kV) | 1/10 μs meredek áram (kA) | 8/20 μs villámáram (kA) | 30/60 μs kapcsolóáram (kA) |
|---|---|---|---|---|---|
| YH5W-3 | 3 | 2.55 | 11.3 | 9 | 8.90 |
| YH5W-6 | 6 | 5.10 | 22.6 | 18 | 16.8 |
| YH5W-10 | 10 | 8.40 | 36.0 | 30 | 26.4 |
| YH5W-15 | 15 | 12.7 | 51.0 | 45 | 38.5 |
| YH5W-24 | 24 | 19.5 | 82.0 | 72 | 62.6 |
| YH5W-30 | 30 | 24.4 | 102 | 90 | 79.0 |
| YH5W-33 | 33 | 27.5 | 112 | 99 | 86.7 |
A teljes termékpaletta további feszültségszintekre terjed ki, beleértve a 36kV, 39kV, 42kV, 45kV, 48kV, 51kV, 54kV, 60kV, 66kV és 69kV modelleket. A megfelelő konfigurációt mindig a tényleges rendszerkövetelmények és a műszaki előírások alapján kell meghatározni.
Telepítési és karbantartási szempontok
A hatékony védelem eléréséhez még egy műszakilag megfelelő levezető is megfelelő telepítést igényel. A levezető, a védett berendezés és a földelő rendszer közötti kapcsolatot úgy kell megtervezni, hogy a lehető legkisebb legyen a szükségtelen vezetékhossz és impedancia egy gyors tranziens esemény során.
A rendszeres karbantartásnak magában kell foglalnia a szemrevételezést és a telepítés állapotának ellenőrzését. Különös figyelmet kell fordítani a következőkre:
- A ház állapota és mechanikai sérülések jelei.
- A csatlakozás és a földelés integritása.
- Szennyezés vagy rendellenes környezeti expozíció bizonyítéka.
- Túlmelegedés vagy rendellenes kisülési tevékenység jelei.
- Kompatibilitás a levezető névleges értéke és a tényleges rendszerfeszültség között.
Kültéri telepítés esetén a környezeti feltételeket a termék teljes élettartama alatt figyelembe kell venni. A helyes telepítés, földelés, ellenőrzés és csere eljárások elengedhetetlen részei a hatékony túlfeszültség-védelmi stratégia.
Gyakran Ismételt Kérdések
Milyen feszültségrendszerekhez tervezték a középfeszültségű túlfeszültség-levezetőket?
A Huixing középfeszültségű túlfeszültség-levezetőket kínál 10–35 kV-os áramelosztási alkalmazásokhoz, és többféle YH5W konfiguráció áll rendelkezésre a különböző elektromos követelményekhez.
Mi a túlfeszültség-levezető fő funkciója?
A túlfeszültség-levezető korlátozza az olyan események által okozott tranziens túlfeszültséget, mint például villámcsapás és kapcsolási műveletek. A túlfeszültséget egy szabályozott kisülési úton vezeti el, hogy segítsen megvédeni az elektromos berendezéseket és a szigetelést.
Miért használják a cink-oxidot a modern túlfeszültség-levezetőkben?
A cink-oxid erősen nemlineáris feszültség-áram jellemzőkkel rendelkezik. Viszonylag nagy ellenállást képes fenntartani normál működés közben, miközben túlfeszültség esetén nagyon vezetőképessé válik, lehetővé téve a gyors túlfeszültség-korlátozást anélkül, hogy hagyományos soros résre támaszkodna.
Hol kell középfeszültségű túlfeszültség-levezetőt telepíteni?
A tipikus helyek közé tartoznak a felsővezetékek, a transzformátor terminálok, a kapcsolóberendezések, az alállomások, a kábel-felsõ átmenetek és a kültéri elosztó berendezések. A végső beépítési pontot a rendszer védelmi tervének megfelelően kell meghatározni.
Mit kell ellenőrizni a vásárlóknak rendelés előtt?
A vásárlóknak ellenőrizniük kell a rendszerfeszültséget, az MCOV-t, az impulzusáram-követelményeket, a földelés elrendezését, a ház anyagát, a környezeti feltételeket, a vonatkozó műszaki szabványokat, a beépítési méreteket, az ellenőrzési követelményeket és a projektspecifikus dokumentációt.
Következtetés
A közepes feszültségű túlfeszültség-levezetők fontos szerepet játszanak a 10–35 kV-os elosztó infrastruktúra védelmében a villámlás és kapcsolási műveletek okozta tranziens túlfeszültségek ellen. A hézagmentes cink-oxid technológia, a megfelelő MCOV-választás, a megfelelő házanyagok és a helyes telepítés együtt járhat a berendezések védelmének és a hálózat megbízhatóságának javítása érdekében. A Huixing többféle levezető konfigurációt biztosít elosztóvezetékekhez, alállomásokhoz, transzformátorokhoz, kapcsolóberendezésekhez, kábelcsatlakozásokhoz és kültéri elektromos berendezésekhez. Ha új elosztási projektet tervez, vagy meglévő túlfeszültség-védelmi berendezést cserél,lépjen kapcsolatba velünkhogy megvitassa feszültségszintjét, műszaki követelményeit, alkalmazási környezetét és testreszabott beszerzési igényeit a Huixing csapatával.
