Cikk összefoglaló: A nagyfeszültségű megszakítóegy kritikus védelmi eszköz, amelyet elektromos áramkörök vezérlésére és veszélyes hibaáramok megszakítására használnak az átviteli és elosztó rendszerekben.Huixingkültéri alállomásokhoz tervezett holttartályos SF₆ gázmegszakítókat biztosít, amelyek 40,5 kV és 245 kV közötti névleges feszültségeket, 1600 A és 4000 A közötti névleges áramokat, valamint 25 kA és 63 kA közötti rövidzárlati megszakító áramokat biztosítanak. Ez a cikk ismerteti a működési elvét, a műszaki jellemzőket, az alkalmazási forgatókönyveket, a kiválasztási kritériumokat és a fő teljesítményparamétereket.
Tartalomjegyzék
- Mi az a nagyfeszültségű megszakító?
- Miért fontos ez az energiarendszer védelme szempontjából?
- Hogyan működik az áramköri megszakító?
- Milyen műszaki jellemzőket kell figyelembe venniük a mérnököknek?
- Hol használják a nagyfeszültségű megszakítókat?
- Főbb műszaki paraméterek
- Hogyan válasszuk ki a megfelelő modellt?
- Gyakran Ismételt Kérdések
- Szerezzen be egy nagyfeszültségű megszakító megoldást
Mi az a nagyfeszültségű megszakító?
A nagyfeszültségű megszakító egy kapcsoló- és védőeszköz, amelyet arra terveztek, hogy normál üzemi körülmények között vezérelje az elektromos áramköröket, és hiba esetén gyorsan megszakítsa az áramot. A hagyományos kisfeszültségű védelmi berendezésektől eltérően a nagyfeszültségű megszakítóknak biztonságosan kezelniük kell a lényegesen nagyobb elektromos energiát, a szigetelési feszültségeket és a rövidzárlati áramokat.

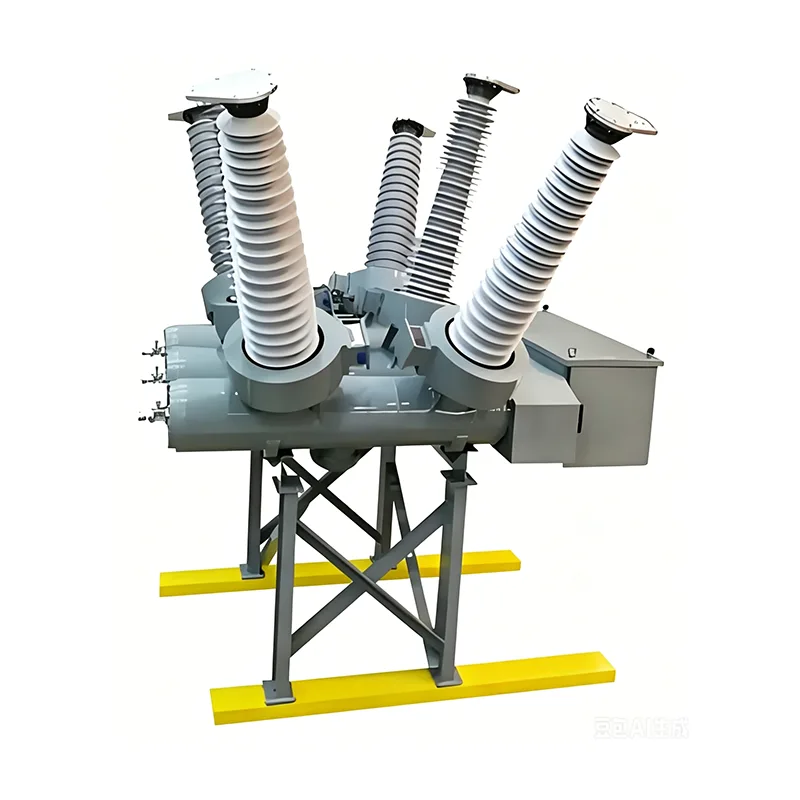

Kültéri alállomások és energiaátviteli projektek esetében a holttartályos SF₆ gázmegszakítókat széles körben használják, mivel egyetlen rendszerben egyesítik az elektromos szigetelést, az ívoltó képességet, a mechanikus kapcsolási teljesítményt és a kültéri környezethez való alkalmazkodóképességet.
A Huixing közzétett termékspecifikációi szerint a holttartály kialakítása lefedi a 40,5 kV és 245 kV közötti névleges maximális feszültségeket, az 1600 A és 4000 A közötti névleges áramokat, valamint a 25 kA és 63 kA közötti névleges rövidzárlati megszakító áramokat. A terméket a GB/T 1984 és az IEC 62271-100 követelményei szerint tervezték.
Miért fontos ez az energiarendszer védelme szempontjából?
Az energiaátviteli és elosztó hálózatoknak a változó terhelések, kapcsolási események, környezeti feltételek és váratlan elektromos hibák ellenére is megbízhatóan kell működniük. Rövidzárlat esetén a keletkező áram gyorsan megemelkedhet, és súlyos termikus és elektrodinamikai terhelést okozhat a transzformátorokon, gyűjtősíneken, kábeleken, generátorokon és egyéb berendezéseken.
A megfelelően kiválasztott nagyfeszültségű megszakító segít leválasztani az érintett szakaszt, mielőtt a hiba nagyobb rendszerkárosodást okozna. Fő funkciói a következők:
- Nyitási és zárási áramkörök normál működés közben.
- Rövidzárlati és hibaáramok megszakítása.
- Az elektromos hálózat hibás szakaszainak leválasztása.
- Relévédelem és automatizált kapcsolórendszerek támogatása.
- A szükséges dielektromos szigetelés fenntartása megszakítás után.
- Megbízható kapcsolási teljesítményt biztosít ismételt működési ciklusokon keresztül.
Emiatt a megszakító kiválasztását nem csak a névleges feszültség és áramerősség, hanem a megszakítási kapacitás, a szigetelési szint, a működési sorrend, a mechanikai tartósság, a környezeti feltételek és a projekt-specifikus követelmények is figyelembe kell venni.
Hogyan működik az áramköri megszakító?
Az alapvető működési folyamat három szakaszból áll: a kioldó parancs észlelése vagy fogadása, az érintkezők mechanikus szétválasztása és az érintkezők szétválasztása során keletkező elektromos ív eloltása.
Az SF₆ gázmegszakítóban a gáz szigetelő és ívoltó funkciót is ellát. Amikor az érintkezők szétválnak a hiba megszakítása során, elektromos ív képződik közöttük. A megszakító egy tervezett gázáramlási mechanizmust használ az ív hűtésére és ionmentesítésére, így az áram biztonságosan megszakítható.
Dual Arc-Quenching Technology
A Huixing terméke egyesíti az önenergiát és a puffer típusú ívoltás elveit. Nagy zárlati áramköri körülmények között az ív által termelt hő hozzájárul az SF₆ gáz gyors tágulásához, és nagy sebességű gázáramlást hoz létre az ív kioltásához. Alacsonyabb rövidzárlati áramkörülmények között a mechanikus kompresszió irányított, nagynyomású gázáramot hoz létre, amely lehűti az ívet és csökkenti az újragyulladás lehetőségét.
Ez a kettős működési elv lehetővé teszi, hogy a megszakító különböző hibaáram-viszonyokat kezeljen, miközben fenntartja a szabályozott megszakítási teljesítményt.
Milyen műszaki jellemzőket kell figyelembe venniük a mérnököknek?
A nagyfeszültségű megszakítók értékelésekor a mérnököknek általában együtt kell megvizsgálniuk az elektromos, mechanikai, környezeti és karbantartási jellemzőket.
1. Széles feszültség- és áramlefedettség
A Huixing közzétett tartománya 40,5 kV-tól 245 kV-ig terjed névleges maximális feszültségben, és 1600 A-tól 4000 A-ig terjedő névleges áramerősségben. Ez a tartomány lehetővé teszi, hogy a berendezés különféle kültéri átviteli és alállomási alkalmazásokat szolgáljon ki.
2. Magas rövidzárlati megszakító képesség
A közzétett rövidzárlati megszakítóáram-tartomány eléri a 25 kA és 63 kA közötti tartományt. A szükséges megszakítóképességet mindig a berendezés várható hibaáramához kell igazítani.
3. Gyors váltási teljesítmény
A közzétett specifikációk szerint a törési idő ≤60ms, a nyitási idő ≤30ms, a zárási idő pedig ≤100ms. Ezek a jellemzők fontosak ott, ahol gyors hibaelhárításra és összehangolt védelemre van szükség.
4. Mechanikai állóképesség
A megadott mechanikai élettartam 6000 művelet. A mechanikai tartósság különösen fontos azoknál az alállomásoknál, ahol a kapcsolási frekvencia és a hosszú távú működési megbízhatóság fontos vásárlási szempont.
5. Környezeti alkalmazkodóképesség
A kültéri elektromos berendezések magas páratartalommal, magas tengerszint feletti magassággal, korrozív környezettel, hőmérséklet-ingadozásokkal és egyéb helyspecifikus körülményekkel szembesülhetnek. A Huixing kijelenti, hogy a testreszabott gyártás speciális működési környezetekhez és műszaki követelményekhez is igazodhat.
Hol használják a nagyfeszültségű megszakítókat?
A nagyfeszültségű megszakítók az alállomások és az erőátviteli rendszerek alapvető elemei. A megfelelő konfiguráció a rendszer feszültségétől, a hibaszinttől, a telepítési környezettől, a kapcsolási követelményektől és a hálózati architektúrától függ.
| Alkalmazás | Tipikus követelmény | Breaker funkció |
|---|---|---|
| Kültéri alállomások | Magas szigetelés és környezeti ellenállás | Terhelés kapcsolás és hibamegszakítás |
| Városi elosztás bővítése | Megbízható hálózati védelem | Elszigeteli a hibás áramköröket |
| Ipari parkok | Stabil ipari áramellátás | Vezérli és védi a nagyfeszültségű adagolókat |
| Megújuló energia üzemek | Hálózati csatlakozás és védelem | Kapcsolás és hibaleválasztás |
| Átviteli vonalak | Magas rövidzárlati megszakító képesség | Védi az átviteli hálózatokat hibák esetén |
| Alállomás utólagos felújítási projektek | Kompatibilitás a meglévő infrastruktúrával | Modernizálja a kapcsolási és védelmi funkciókat |
Ezek az alkalmazások bemutatják, hogy a megszakítókat miért kell egy teljes védelmi rendszer részének tekinteni, nem pedig elszigetelt kapcsolóelemeknek.
Főbb műszaki paraméterek
A műszaki specifikációk objektív alapot adnak a modell kiválasztásához. A következő ábrák a Huixing holttartályos SF₆ megszakító sorozatához közzétett fontos paramétereket foglalják össze.
| Paraméter | Megjelent specifikáció |
|---|---|
| Névleges maximális feszültség | 40,5 kV-245 kV |
| Névleges áram | 1600A–4000A |
| Névleges frekvencia | 50/60 Hz |
| Rövidzárlati megszakító áram | 25kA-63kA |
| Breaking Time | ≤60 ms |
| Nyitva tartás | ≤30 ms |
| Záróra | ≤100 ms |
| Mechanikai élettartam | 6000 művelet |
| Részleges kisülés | 10 pC |
| SF₆ éves szivárgási arány | ≤0,5% a termék paramétereiben meghatározott |
| Alkalmazandó szabványok | GB/T 1984, IEC 62271-100 |
Mérnöki projekteknél a végleges specifikációt meg kell erősíteni a teljes műszaki adatlappal, a helyszíni feltételekkel, a vonatkozó hálózati kódokkal és a projektspecifikus védelmi számításokkal.
Hogyan válasszuk ki a megfelelő modellt?
A nagyfeszültségű megszakító kiválasztásához többre van szükség, mint a névleges rendszerfeszültséghez. A szisztematikus értékelés csökkentheti a kompatibilitási problémákat a telepítés és az üzembe helyezés során.
- Erősítse meg a rendszer feszültségét:Válassza ki az aktuális hálózati és szigetelési követelményeknek megfelelő névleges feszültséget.
- Számítsa ki a szükséges áramerősséget:Vegye figyelembe a folyamatos terhelési áramot, a várható tágulást és az üzemi feltételeket.
- A hibaáram meghatározása:A névleges rövidzárlati megszakítóáramnak elegendőnek kell lennie a számított várható hibaszinthez.
- Ellenőrizze a szigetelési követelményeket:Tekintse át a teljesítmény-frekvencia-tűrő feszültséget, a villámimpulzus-ellenállási feszültséget és a kúszási távolságot.
- Értékelje a működési sorrendet:Győződjön meg arról, hogy a megszakító támogatja a szükséges nyitási, zárási és újrazárási sorrendet.
- Tekintse át a környezeti feltételeket:Vegye figyelembe a magasságot, a páratartalmat, a hőmérsékletet, a szennyezést és a korróziót a telepítés helyén.
- Ellenőrizze az ellenőrzési követelményeket:Ellenőrizze a vezérlőáramkör feszültségét, a motorfeszültséget, a fűtési követelményeket és az interfész kompatibilitását.
- Ellenőrizze az alkalmazandó szabványokat:Győződjön meg arról, hogy a kiválasztott berendezés megfelel a projekt által megkövetelt szabványoknak és műszaki előírásoknak.
A szokatlan környezeti vagy elektromos feltételekkel rendelkező projektek esetében az egyedi tervezés értékes lehet. A Huixing kijelenti, hogy támogatja a testreszabott gyártást olyan követelményekhez, mint a nagy tengerszint feletti magasság, a magas páratartalom, a korrozív környezet, a speciális feszültségszintek és a speciális törési paraméterek.
Gyakran Ismételt Kérdések
Mi a nagyfeszültségű megszakító fő célja?
Fő célja a nagyfeszültségű áramkörök normál működés közbeni vezérlése és a rendellenes áramok, különösen a rövidzárlati áramok megszakítása, az elektromos berendezések védelmének és a rendszer biztonságának megőrzése érdekében.
Milyen feszültségtartományt fed le a Huixing megszakítója?
A közzétett termékparaméterek a 40,5 kV-tól 245 kV-ig terjedő névleges maximális feszültségekre vonatkoznak, és a tartományban különböző konfigurációk állnak rendelkezésre.
Miért használnak SF₆-t az ilyen típusú megszakítókban?
Az SF₆ erős elektromos szigetelési és ívoltási jellemzőkkel rendelkezik, lehetővé téve, hogy szigeteléssel és megszakítással kapcsolatos funkciókat is végrehajtson a megszakító kialakításán belül.
Mi a különbség az önenergia és a pufferív kioltás között?
Az önenergiás ívkioltás az ívhez kapcsolódó energiát használja fel a gázáram létrehozására, míg a puffer technológia mechanikusan összenyomja a gázt, hogy irányított, nagynyomású áramlást hozzon létre. A hivatkozott kialakítás mindkét elvet egyesíti a különböző rövidzárlati körülményekhez.
A megszakító testreszabható a speciális telepítési feltételekhez?
Igen. A Huixing kijelenti, hogy gyártása testreszabható olyan körülményekhez, mint a nagy tengerszint feletti magasság, magas páratartalom, korrozív környezet, speciális feszültségszintek és speciális törési követelmények.
Szerezzen be egy nagyfeszültségű megszakító megoldást
A megfelelő nagyfeszültségű kapcsolóberendezés kiválasztása mérnöki döntés, amelyet pontos elektromos paraméterekkel, környezetvédelmi követelményekkel, védelmi számításokkal és beépítési feltételekkel kell alátámasztani. A Huixing holttartályos SF₆ gázmegszakítókat kínál kültéri alállomásokhoz és átviteli alkalmazásokhoz, 40,5 kV és 245 kV között közzétett névleges feszültségekkel és testreszabott opciókkal a különböző projektkövetelményekhez. Ha új alállomást, átviteli projektet, megújuló energiahálózati csatlakozást vagy berendezés utólagos felszerelését tervez,lépjen kapcsolatba velünkfeszültség, áramerősség, megszakítási kapacitás, környezeti és konfigurációs követelmények megbeszélése és megfelelő műszaki megoldás kérése.
