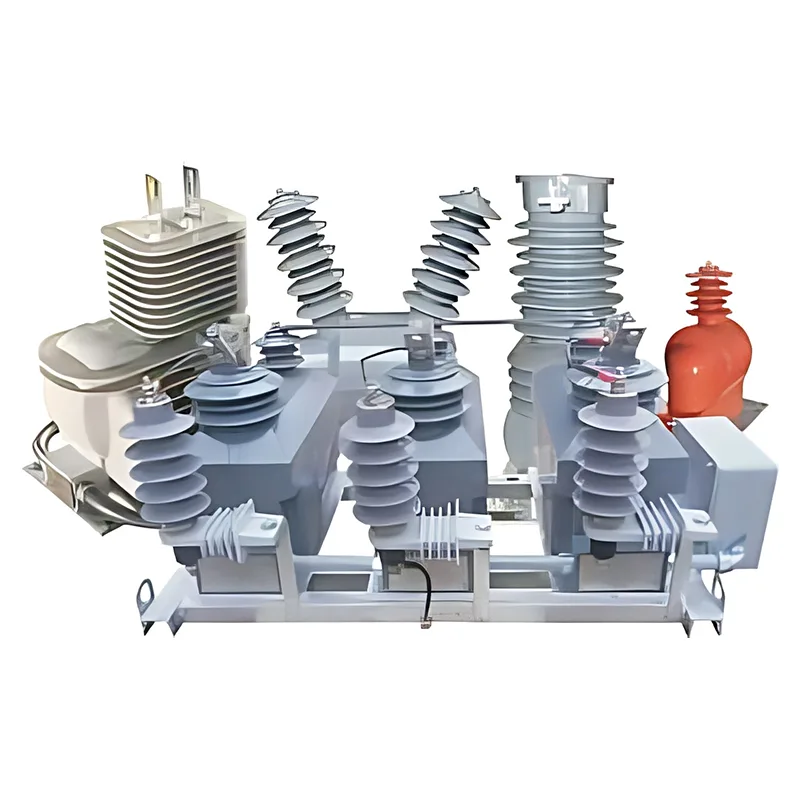

HuixingbiztosítjaMedium feszültségű műszertranszformátorok10–17,5 kV-os áramelosztó rendszerekhez, amely támogatja a pontos energiamérést, a valós idejű monitorozást és az alállomások és kültéri elektromos berendezések megbízható védőreléjét.
Cikk összefoglaló:A középfeszültségű műszertranszformátorok a modern elektromos elosztó hálózatok alapvető alkotóelemei. A nagy áram- és feszültségértékeket szabványos jelekké alakítva lehetővé teszik a mérők, felügyeleti rendszerek és védőrelék biztonságos és pontos működését. Ez az útmutató ismerteti az áramváltókat (CT-ket), a feszültségtranszformátorokat (VT-ket), azok elsődleges alkalmazásait, a fontos műszaki specifikációkat és a kiválasztási szempontokat. Feltárja továbbá az integrált kialakítás előnyeit, a kültéri alkalmazkodóképességet, a túlterhelési teljesítményt és a szabványoknak való megfelelést. A mérnökök, villanyszerelők és beszerzési szakemberek számára ezeknek a tényezőknek a megértése segít megtalálni a megfelelő műszertranszformátorokat a megbízható, hatékony és helytakarékos áramelosztó rendszerekhez.
A középfeszültségű műszertranszformátorok olyan elektromos mérőeszközök, amelyeket arra terveztek, hogy a nagy primer áramokat vagy feszültségeket alacsonyabb, szabványos szekunder értékekre csökkentsék. Praktikus interfészt teremtenek a középfeszültségű áramkörök és a kisfeszültségű mérő-, vezérlő- és védelmi berendezések között.
Ellentétben a teljesítménytranszformátorokkal, amelyek elektromos energiát adnak át az áramkörök között különböző feszültségszinteken, a műszertranszformátorok elsősorban elektromos mérést és jelleválasztást biztosítanak. Teljesítményük közvetlenül befolyásolja a mérőrendszerek pontosságát és a védőberendezések megbízhatóságát.
Az áramelosztásban két fő típust használnak:
A középfeszültségű hálózatokban ezeket az eszközöket általában alállomásokba, kapcsolóberendezésekbe, elosztóállomásokba és kültéri elektromos berendezésekbe telepítik. Besorolásuknak és szigetelési rendszerüknek meg kell egyeznie az általuk kiszolgált berendezések működési feltételeivel.
A műszertranszformátorok elektromágneses indukciót használnak az elsődleges elektromos mennyiségek másodlagos jelként történő reprodukálására. Ezeket a jeleket úgy tervezték, hogy arányosak legyenek az eredeti értékekkel a megadott pontossági tartományon és működési feltételeken belül.
Az áramváltó csökkentett szekunder áramot állít elő, amely megfelel az elsődleges áramkörén átfolyó áramnak. Például egy 100/5 A CT névleges transzformációs aránya 20:1. Meghatározott működési feltételek mellett a 100 A-es primer áram körülbelül 5 A-es szekunder áramnak felel meg.
Az áramváltókat energiamérésre, terhelésfigyelésre és hibaáram-érzékelésre használják. Pontosságuknak és védelmi jellemzőiknek meg kell felelniük a csatlakoztatott berendezésnek és a várható áramtartománynak.
A feszültségváltó a primer feszültséget alacsonyabb szekunder feszültségre csökkenti, amely alkalmas mérő- és vezérlőberendezésekhez. Az átalakítási arány a rendszer feszültségétől, a transzformátor névleges primer és szekunder feszültségétől, valamint a tervezett alkalmazástól függ.
Az áram- és feszültségmérés összehangolt összeállításban történő kombinálása egyszerűsítheti az elektromos elrendezést. A Huixing olyan integrált konfigurációt kínál, amely három áramtranszformátort és három feszültségtranszformátort (3CT+3PT) egyesít egyetlen kompakt egységben a megfelelő elosztóberendezésekhez.
A kapcsolódó elektromos berendezésekkel kapcsolatos további információkért keresse fel a Huixing's-tgázszigetelt kapcsolóberendezési megoldások.
A középfeszültségű műszertranszformátorok támogatják a mérési, felügyeleti és védelmi funkciókat az elosztóhálózatokon. A megfelelő konfiguráció kiválasztása segít az elektromos mérnököknek a biztonság és a mérési teljesítmény veszélyeztetése nélkül teljesíteni a projekt követelményeit.
A kültéri alállomásokon a műszertranszformátorok mérőjeleket szolgáltatnak az energiamérőknek, felügyeleti rendszereknek és védőreléknek. A pontos áram- és feszültségadatok támogatják a villanyszámlázást, a terhelésértékelést és az operatív döntéshozatalt.
A műszertranszformátorok elektromos jeleket biztosítanak az elosztóvezetékekhez, teljesítménytranszformátorokhoz, kondenzátortelepekhez és kapcsolóberendezésekhez kapcsolódó védelmi rendszerek számára. Rendellenes működési körülmények között ezek a jelek segítik a reléket a hibák azonosításában és a megfelelő védelmi intézkedések megindításában.
A kompakt elosztóállomásokon és az előregyártott alállomásokon gyakran korlátozott a hely. Az integrált transzformátor-szerelvény csökkentheti a külön beszerelt alkatrészek számát, leegyszerűsíti a berendezések elrendezését, és segíti a mérnököket a rendelkezésre álló burkolati hely hatékonyabb kihasználásában.
A kültéri elosztó berendezéseknek ellenállniuk kell a környezeti hatásoknak, miközben meg kell őrizni a megbízható szigetelési és mérési teljesítményt. A megfelelő kialakítású műszertranszformátorok integrálhatók oszlopra szerelt kapcsolókkal, gyűrűs főegységekkel és egyéb kompatibilis kültéri berendezésekkel.
A műszaki specifikációk határozzák meg, hogy egy műszertranszformátor alkalmas-e egy adott elektromos telepítéshez. A vásárlóknak értékelniük kell a teljes névleges konfigurációt, ahelyett, hogy csak a névleges feszültségre hagyatkoznának.
| Paraméter | Huixing termékinformáció | Miért számít |
|---|---|---|
| Alkalmazási feszültség tartomány | 10–17,5 kV-os rendszerek | Meghatározza a tervezett középfeszültség alkalmazási tartományt. |
| Integrált konfiguráció | 3CT+3PT | Három áramváltót és három feszültségtranszformátort egyesít egy szerelvényben. |
| Szigetelési szint | 17,5/38/95 kV | A megadott szigetelési értékeket jelzi; erősítse meg az alkalmazandó tesztdefiníciókat és minősítési követelményeket. |
| Jelenlegi túlterhelési képesség | 120% folyamatos áram; 130%–150% legfeljebb 8 óráig, az előírásoknak megfelelően | Segít felmérni a változó terhelésekhez való alkalmasságot a megadott üzemi feltételek között. |
| Műszer biztonsági tényező | FS=5 | A csatlakoztatott mérőműszerek meghatározott feltételek melletti védelmére vonatkozik. |
| Másodlagos tekercsfeszültség | 3 kVef, a termékleírás szerint | Megerősítést igényel a gyártó műszaki dokumentációja és a tervezett alkalmazás alapján. |
| Alkalmazandó szabványok | Az IEC 60044-1, ANSI C57.13, IEC 61869-1 és IEC 61869-4 hivatkozások a termékoldalon találhatók | Támogatja a mérési teljesítmény, a szigetelés, a tesztelés és az alkalmazási követelmények értékelését. |
Megjegyzés: A táblázat a termékoldalon közzétett információkat foglalja össze. Vásárlás előtt erősítse meg a gyártóval a pontos modellspecifikus besorolásokat, az alkalmazandó szabványokat és kiadásokat, a vizsgálati feltételeket és a szerződéses specifikációkat. Nem szabad feltételezni, hogy az értékek minden konfigurációra azonosan vonatkoznak.
A pontossági osztály határozza meg a megengedett mérési hibát meghatározott feltételek mellett. A névleges teljesítmény, amelyet általában volt-amperben (VA) fejeznek ki, azt a terhelést jelzi, amelyet a transzformátor elvisel, miközben megfelel a meghatározott teljesítménykövetelményeknek.
A mérési alkalmazásoknál a mérnököknek értékelniük kell a szükséges mérési pontosságot és a csatlakoztatott műszerterhelést. A védelmi alkalmazásoknál külön értékelni kell a reléigényeket, a hibaáram-viszonyokat és a transzformátor meghatározott védelmi teljesítményét.
A szigetelés teljesítményének meg kell egyeznie a rendszer maximális feszültségével és a szükséges ellenállási szintekkel. A Huixing termékinformációi egy másodpercre a névleges áram 80-szorosának megfelelő rövid idejű hőáramot és a megadott hőáram-referencia 2,5-szeresének megfelelő dinamikus áramot is megadják. Mivel ezek jelentős besorolások, a pontos értelmezést és alkalmazhatóságot a mérnöki jóváhagyás előtt a gyártó műszaki dokumentációjában ellenőrizni kell.
Az integrált középfeszültségű műszertranszformátorok javíthatják a telepítés hatékonyságát és egyszerűsíthetik a berendezések elrendezését. A tényleges előnyök a kiválasztott modelltől, a kapcsolóberendezés elrendezésétől, a környezeti feltételektől és a projekt specifikációitól függenek.
Az áram- és feszültségtranszformátorok egy szerelvényben történő kombinálása csökkentheti a különálló alkatrészekhez szükséges lábnyomot. Ez különösen hasznos kompakt alállomásoknál, dobozos elosztóállomásoknál és olyan berendezéseknél, ahol a panelek helye korlátozott.
A Huixing termékleírása az öntött műgyanta szigetelést és a kültéri alkalmasságot nevezi meg kulcsfontosságú jellemzőknek. Az integrált konfigurációról azt is leírják, hogy CPE-típusú kültéri fali perselyeket használ a kompatibilis telepítésekhez. Az egység meghatározása előtt a projektcsapatoknak meg kell erősíteniük a szükséges környezeti minősítéseket, a szerelési elrendezést, a szennyezési feltételeket és az időjárási kitettséget.
Az összehangolt összeállítás leegyszerűsítheti az alkatrészek elhelyezését és a másodlagos vezetékezést. Az előre konfigurált berendezések bizonyos helyszíni összeszerelési munkákat is csökkenthetnek, bár a telepítés továbbra is képzett személyzetet, helyes csatlakozócsatlakozásokat és jóváhagyott rajzok alapján történő ellenőrzést igényel.
Megfelelően meghatározott műszertranszformátorok biztosítják a mérők, felügyeleti eszközök és védőrelék által igényelt bemeneti jeleket. Teljesítményük megbízható működési döntéseket tesz lehetővé, feltéve, hogy a teljes mérési és védelmi láncot megfelelően tervezték.
A középfeszültségű műszertranszformátor kiválasztása megköveteli az elektromos tervezés, a berendezések integrációja, a biztonsági követelmények és a beszerzés tervezésének összehangolását. A részletes specifikáció segít elkerülni a transzformátor és a csatlakoztatott rendszer közötti eltéréseket.
Tapasztalttal dolgozniközépfeszültségű műszertranszformátor gyártósegíthet a vásárlóknak tisztázni a műszaki követelményeket a gyártás előtt. Egyedi telepítések esetén ajánlatkéréskor adja meg az egysoros diagramot, a rendszerbesorolásokat, az alkalmazás leírását és a szükséges interfész méreteit.
A helyes telepítés elengedhetetlen a mérési pontosság és az elektromos biztonság megőrzéséhez. A műszertranszformátorokat a jóváhagyott rajzok, a felszerelési utasítások, a vonatkozó elektromos előírások és a helyspecifikus biztonsági eljárások szerint kell telepíteni.
Fontos biztonsági óvintézkedések:Soha ne szakítsa meg a feszültség alatt álló áramváltó szekunder tekercsét. Veszélyes feszültségek keletkezhetnek. A feszültségtranszformátor szekunder áramköreit rövidzárlat ellen is védeni kell, másodlagos földelésüknek és védelmüknek követnie kell az engedélyezett tervezést.
A karbantartási időközöknek követniük kell a gyártó ajánlásait, a helyszíni működési feltételeket és a vonatkozó előírásokat. A tipikus ellenőrzések magukban foglalhatják a szigetelés sérüléseinek, szennyeződéseinek, laza csatlakozásainak, korróziójának, túlmelegedésének és a nedvesség behatolásának bizonyítékait.
Kültéri telepítések esetén a környezeti expozíciót és a szennyezés mértékét figyelembe kell venni az ellenőrzési és tisztítási ütemterv megtervezésekor. Bármilyen rendellenes leolvasást vagy látható hibát szakképzett elektromos személyzetnek kell értékelnie, mielőtt a berendezést újra üzembe helyezné.
Elsődleges céljuk a nagy primer áramok és feszültségek alsó szekunder jelekké alakítása mérés, energiamérés, monitorozás és védőrelék céljára. Ez lehetővé teszi a kisfeszültségű műszerek és védelmi rendszerek számára, hogy megszerezzék a középfeszültségű hálózatok felügyeletéhez szükséges elektromos információkat.
Az áramváltó a primer áramot arányos szekunder áramra, míg a feszültségváltó a primer feszültséget arányos szekunder feszültségre csökkenti. Mindkettő támogatja a mérést és a védelmet, de eltérő besorolással, csatlakozási elrendezéssel és biztonsági követelményekkel rendelkeznek.
A Huixing ismerteti középfeszültségű műszertranszformátorait 10–17,5 kV-os áramelosztó rendszerekhez. A vásárlóknak meg kell erősíteniük a pontos modellt, a maximális rendszerfeszültséget, a szigetelési szintet, az átalakítási arányokat és a projektre vonatkozó műszaki specifikációkat.
Igen, a kifejezetten kültéri használatra tervezett és minősített modellek beszerelhetők a megfelelő kültéri elosztó alkalmazásokba. Vásárlás előtt ellenőrizze a környezetvédelmi alkalmasságot, a szigetelés kialakítását, a szerelési követelményeket és a beépítési hellyel való kompatibilitást.
Az integrált 3CT+3PT szerelvény három áramváltót és három feszültségtranszformátort egyesít egy egységben. Helyet takaríthat meg, és egyszerűsíti a berendezések elrendezését kompakt alállomásokon és más kompatibilis elosztóberendezésekben. A konfigurációt össze kell hasonlítani a projekt elektromos diagramjával és a mérési követelményekkel.
Kérjen modellspecifikus adatlapot, jóváhagyott műszaki rajzokat, átalakítási arányokat, pontossági osztályokat, névleges teljesítményeket, szigetelési értékeket, vonatkozó szabványokat és vonatkozó vizsgálati dokumentációt. Testreszabott projektek esetén a megrendelés jóváhagyása előtt erősítse meg a telepítési felületet és a szükséges másodlagos kapcsolatokat.
A középfeszültségű műszertranszformátorok elengedhetetlenek a pontos méréshez, a hatékony védelemhez és a megbízható működéshez a modern áramelosztó hálózatokban. Alkalmasságuk a helyes átalakítási arányoktól, a pontossági követelményektől, a szigetelési teljesítménytől, a hibatűrő képességtől és a komplett elektromos rendszerrel való kompatibilitástól függ. Az integrált kialakítás további előnyöket kínálhat ott, ahol fontos a hely és a telepítés hatékonysága.
A Huixing középfeszültségű műszertranszformátor megoldásokat kínál 10–17,5 kV-os elosztási alkalmazásokhoz, beleértve a mérési, felügyeleti és védelmi követelményeket. Ha alállomás-korszerűsítést, kompakt elosztórendszer fejlesztését vagy berendezések beszerzését tervezi kültéri elektromos projekthez, alaposan tekintse át műszaki követelményeit, éslépjen kapcsolatba velünkhogy megvitassák a termékspecifikációkat, a konfigurációs lehetőségeket és a projekthez megfelelő árajánlatot.
