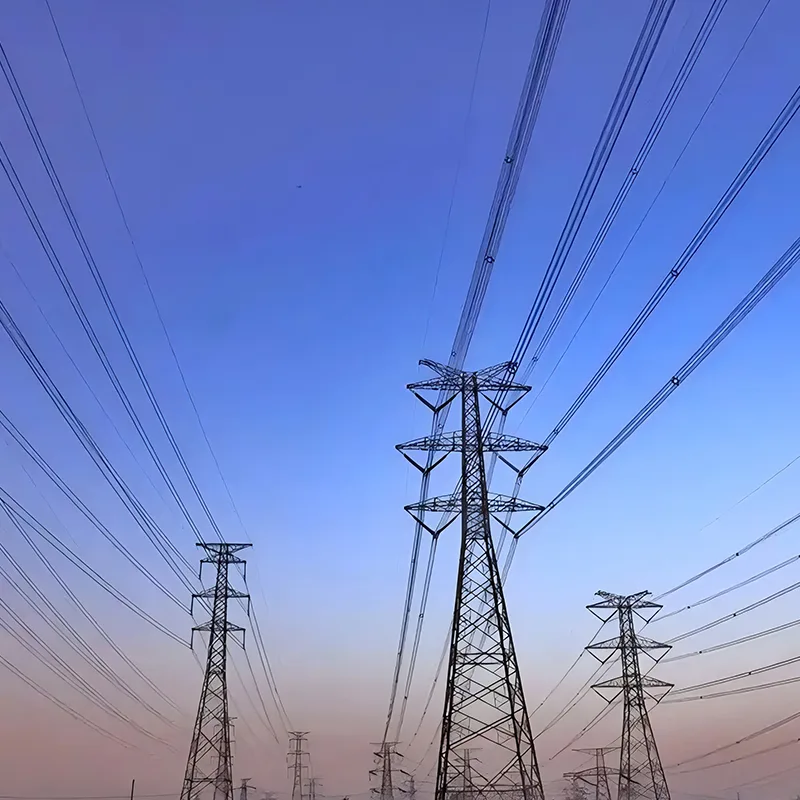

Erőátviteli tornyok

Az erőátviteli tornyok az erőátviteli rendszerek központi tartószerkezetei. Kiváló mechanikai tulajdonságokkal és nagy szerkezeti stabilitásukkal a modern villamoshálózat-építés acélvázaként szolgálnak. Az alábbiakban bemutatjuk fő alkalmazási területeiket és kiemelkedő előnyeiket, bemutatva műszaki erősségeiket és gyakorlati értéküket a globális energiainfrastruktúra-fejlesztésben.

Alapvető alkalmazási területek

Ezek a nagy teherbírású acélszerkezetek nélkülözhetetlenek az energiainfrastruktúra építéséhez, testreszabott tervezésükkel, hogy megfeleljenek a különféle üzemeltetési igényeknek:

Távolsági nagyfeszültségű és UHV átviteli projektek

Ezek alátámasztják a nemzeti energiastratégiákat, beleértve a nyugat-keleti áramátvitelt és az észak-déli áramellátást, és széles körben használják a 110 kV-tól 1100 kV-ig terjedő EHV és UHV távvezetékekben. Az egyenes vonalú tornyok az összes vezetékszerkezet több mint 80%-át teszik ki az áramvezetők támogatására; A feszítőtornyok nagy mechanikai feszültségnek ellenállnak a vonal sarkain és a szakaszok pontjain, hogy megakadályozzák a hibák továbbterjedését. Például a 750 kV-os EHV távvezetékeken Xinjiangban alkalmazott Q420 nagyszilárdságú acél tornyok 68 méter magasak, és akár 500 méter széles Góbi területeket is átölelhetnek.

Megújulóenergia-hálózati csatlakozás és áramellátó csatornák

A szél- és napenergia-bázisokban ezek a tornyok kulcsszerepet játszanak a tiszta energia szállításában a főbb terhelési központokba. A ±800 kV UHVDC Hami-Zhengzhou Project T-típusú tornyokat alkalmaz a pozitív és negatív vezetők támogatására 22 méteres pólustávolsággal, biztosítva a stabil, nagy léptékű megújuló energiaátvitelt. Nagy szilárdságú szerkezetük tökéletesen alkalmazkodik a szélerőművek erős szélviszonyaihoz és a fotovoltaikus erőművek nyitott elrendezéséhez.

Összetett terep és speciális keresztezési alkalmazások

Ezek az acél tornyok alkalmasak síkságokra, hegyekre, tengerparti területekre, sivatagokra és más összetett terepformákra. A Kunlun-hegységben a 2500 méteres magasságig épített tornyok kötélpályás anyagszállítást és kézzel kiásott mélyalapokat alkalmaznak a szerkezeti stabilitás garantálása érdekében. Speciálisan megerősített átkelőtornyok folyók, kanyonok és egyéb akadályok átkelésére szolgálnak a vezetékek zavartalan működése érdekében. A tengerparti változatok megerősítve ellenállnak akár 45 m/s szélsebességnek, és ellenállnak a tájfunoknak.

Városi és elosztóhálózat építése

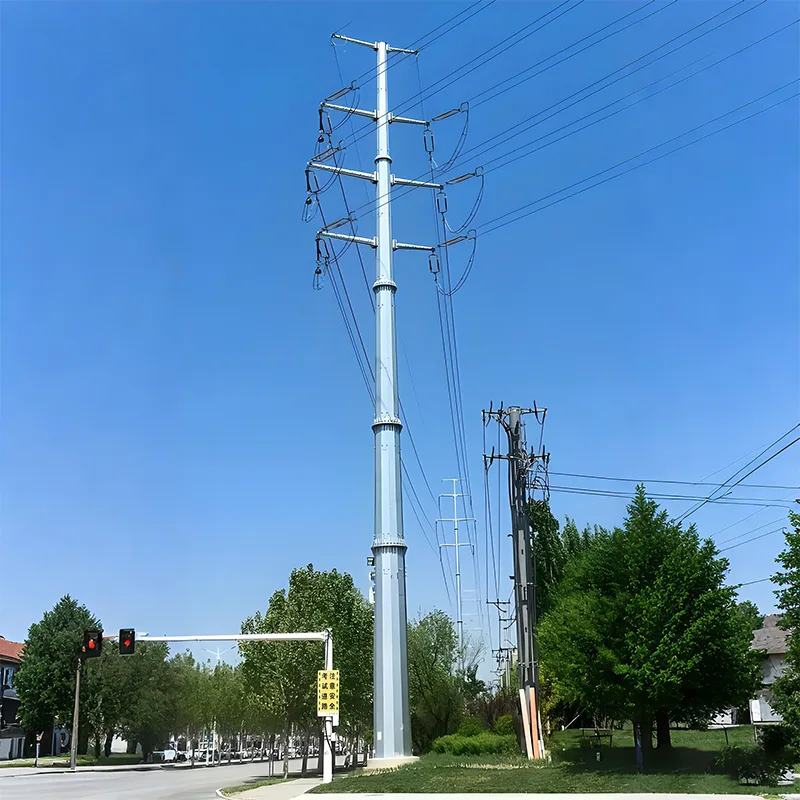

Az 1 kV-tól 35 kV-ig terjedő közepes és alacsony feszültségű acéltornyokat széles körben alkalmazzák a városi és vidéki elosztóhálózatokban az alállomások és a végfelhasználók összekapcsolására. Az elegáns acéloszlopok népszerűek a városokban a biztonság és a tájesztétika egyensúlya érdekében; Az egyszerű szerkezetű és magas költséghatékonyságú szögletes acél tornyokat előnyben részesítik a vidéki területeken a távolsági áramellátási igények kielégítésére.

Kiemelkedő műszaki és működési előnyök

Stabil szerkezet és magas üzemi megbízhatóság

Az erőátviteli tornyok háromszög alakú rácsos szerkezeteket alkalmaznak a geometriai változatlanság elvén a kiváló szerkezeti stabilitás érdekében. Elbírják a vezetékek, a szigetelők és a jégbevonat okozta terhelést, és ellenállnak az erős szélnek, földrengésnek, a vezetőfeszültségnek és más külső erőknek. A tűzihorganyzott korróziógátló kezelés több mint 50 éves kültéri élettartamot biztosít, jóval hosszabb, mint a hagyományos acélszerkezetek. Az ezen tornyok által támogatott rácsok kiváló katasztrófaállóságot biztosítanak szélsőséges időjárási körülmények között, és biztosítják a kulcsfontosságú létesítmények áramellátását.

Könnyű telepítés és széleskörű alkalmazkodóképesség

A moduláris felépítés lehetővé teszi a teljes szétszerelést a kényelmes szállítás érdekében távoli hegyvidéki és nehezen elérhető területekre. A csavarkötések kiküszöbölik a helyszíni hegesztési munkát, nagymértékben lerövidítik az építési ciklusokat, és a szerelési munkák egy részét egyetlen munkás végezheti el. Az állítható toronymagasság és fesztáv lehetővé teszi, hogy kompatibilisek legyenek a különböző feszültségi fokozatokkal és terepi körülményekkel, csökkentve a pótalkatrészek készletterhét.

Magas költséghatékonyság és alacsony teljes életciklus-költség

Bár nagyobb előzetes befektetést igényelnek, mint a hagyományos betonoszlopok, ezek az acéltornyok átfogóbb gazdasági előnyöket biztosítanak a hosszú élettartamnak, az alacsony karbantartási igényeknek és az alacsony meghibásodási aránynak köszönhetően. Sík területeken a megfelelően megnövelt vonaltávolság csökkenti a kilométerenkénti tornyok számát és optimalizálja a mérnöki beruházásokat. A szabványos tervezés és a tömeggyártás szintén hatékonyan csökkenti a gyártási költségeket.

Fejlett technológia és sokoldalú funkciók

A modern erőátviteli tornyok villámvédelmi, szigetelési és online felügyeleti funkciókkal vannak beépítve a vezeték biztonságos működése érdekében. Egyenes vonalú, feszítő-, szög-, terminál- és egyéb típusokként gyárthatók, hogy kielégítsék a különböző vonalszakaszok változatos követelményeit. Az UHV tornyok optimalizált vezetékelrendezése és szigetelési konfigurációja alacsony veszteségű és nagy hatásfokú erőátvitelt tesz lehetővé.

A nagy szilárdságnak, nagy megbízhatóságnak és erős környezeti alkalmazkodóképességüknek köszönhetően az erőátviteli tornyok az energiatechnika nélkülözhetetlen központi elemeivé váltak. Egyedülálló előnyöket élveznek a távolsági erőátvitel, az új energiahálózat-integráció és a bonyolult terepen való átkelés terén. Az intelligens hálózatok és az új energetikai infrastruktúra gyors fejlődésével alkalmazási körük folyamatosan bővül, és szilárd támogatást nyújt a globális energiabiztonság és a társadalmi-gazdasági fejlődés számára.
