Erőátviteli vezeték T-csatlakozó szerelése

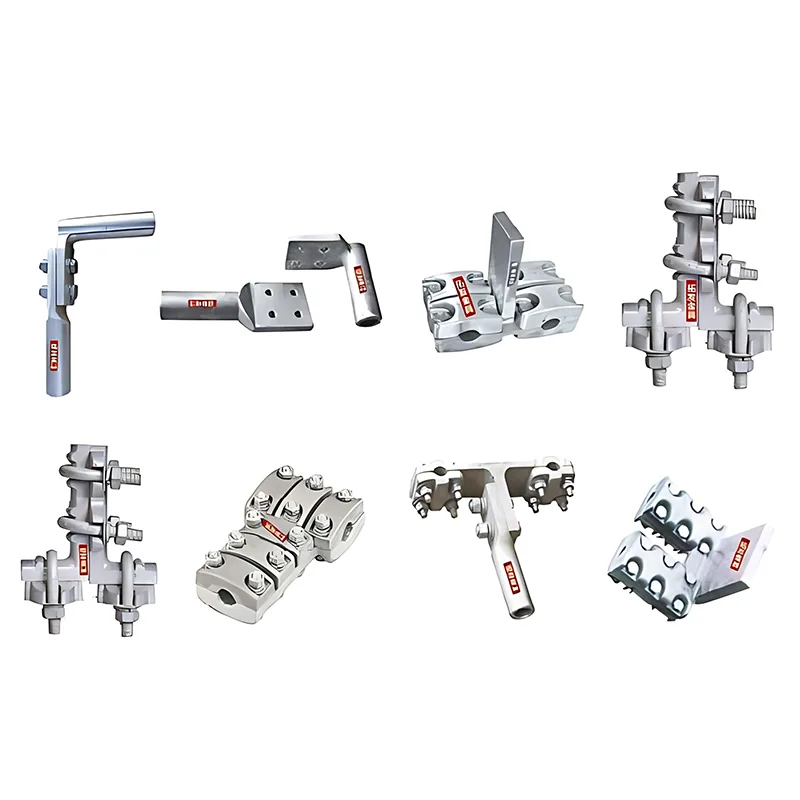

Erőátviteli vezeték T-csatlakozó A szerelvények a légvezetékek és az alállomási gyűjtősínrendszerek alapvető leágazó csatlakozóelemei. Széles körben használják áram tolatására és vezetékelágazásra az erőátviteli projektekben. Bizonyított terepi teljesítménnyel és szabványos kialakítással stabil mechanikai tulajdonságokat és kiváló elektromos vezetőképességet biztosítanak a nagyfeszültségű elektromos hálózatok számára.

Alapvető alkalmazási forgatókönyvek

Felsővezeték és alállomás gyűjtősín elágazás

Ezeket az átviteli vonali T-csatlakozós szerelvényeket főként felsővezetékekben és alállomásokon használják a fő gyűjtősínek leágazó áramköreinek leágazására T-konfigurációban, biztosítva a megbízható kapcsolatokat a fővezetékek és a leágazó vezetékek között. Az átviteli rendszerek energiaelosztásának kulcselemeiként szolgálnak.

Több típusú vezeték kompatibilitás

Csavarozott (L-típusú) és kompressziós (Y-típusú) kivitelben kapható, hogy a vezeték-keresztmetszetek széles skálájához illeszkedjen. Kis keresztmetszetű vezetékekhez U-típusú csatlakozású párhuzamos hornyos bilincsek is rendelkezésre állnak, hogy megfeleljenek a különféle elágazási követelményeknek.

Nagyfeszültségű energiarendszeri alkalmazások

Alkalmas 330 kV-os és afeletti villamosenergia-rendszerekhez, teljes mértékben kielégítik a nagyfeszültségű távvezetékek leágazási és szigetelési követelményeit.

Főbb előnyök

Magas csatlakozási megbízhatóság

Szigorú műszaki követelmények vonatkoznak a vezeték szorító erejére: a tapadási szilárdság nem lehet kevesebb, mint a vezető előírt szakítószilárdságának 10%-a. A 49 mm-nél nagyobb átmérőjű vezetékekhez tartozó csavaros bilincseknél a tapadási szilárdság nem lehet kevesebb 3%-nál, ami stabil mechanikai kapcsolatot biztosít.

Kiváló elektromos teljesítmény

Egyenáramú ellenállásuk nem nagyobb, mint az azonos hosszúságú vezetőé, és a hőmérséklet-emelkedés terhelés alatt kisebb, mint a vezetőé. Ez hatékonyan csökkenti a teljesítményveszteséget és biztosítja a hatékony áramátvitelt.

Erős nagyfeszültségű alkalmazkodóképesség

A 330 kV-os és magasabb feszültségű alkalmazásoknál a maximális üzemi feszültség 1,05-szörösénél nem fordul elő látható korona, ami megfelel a szigetelési és elektromos térstabilitási követelményeknek nagyfeszültségű környezetben.

Tiszta modellazonosító

A modellek szabványos betűkódokat használnak (T a T csatlakozáshoz, Y a kompressziós típushoz, L a csavaros típushoz), amelyekben a számok a megfelelő vezeték névleges keresztmetszeti területét jelzik. Ez egyszerű kiválasztást és széleskörű kompatibilitást tesz lehetővé.

Rugalmas telepítési módok

Mind a csavaros, mind a kompressziós beépítési lehetőségek állnak rendelkezésre, lehetővé téve a vezetékméret és a helyszíni feltételek alapján történő kiválasztást. Az U-típusú csatlakozások kis keresztmetszetű vezetékekhez használhatók, csökkentve a telepítés nehézségeit.

A távvezetékek kritikus elágazási elemeiként ez a szerelvénysorozat stabil mechanikai teljesítményt, kiváló elektromos paramétereket és rugalmas telepítést kínál. Ideális megoldás felsővezetékek és alállomási gyűjtősínek T-típusú leágazására, megbízhatóan támogatja az elektromos rendszerek biztonságos és stabil működését.
