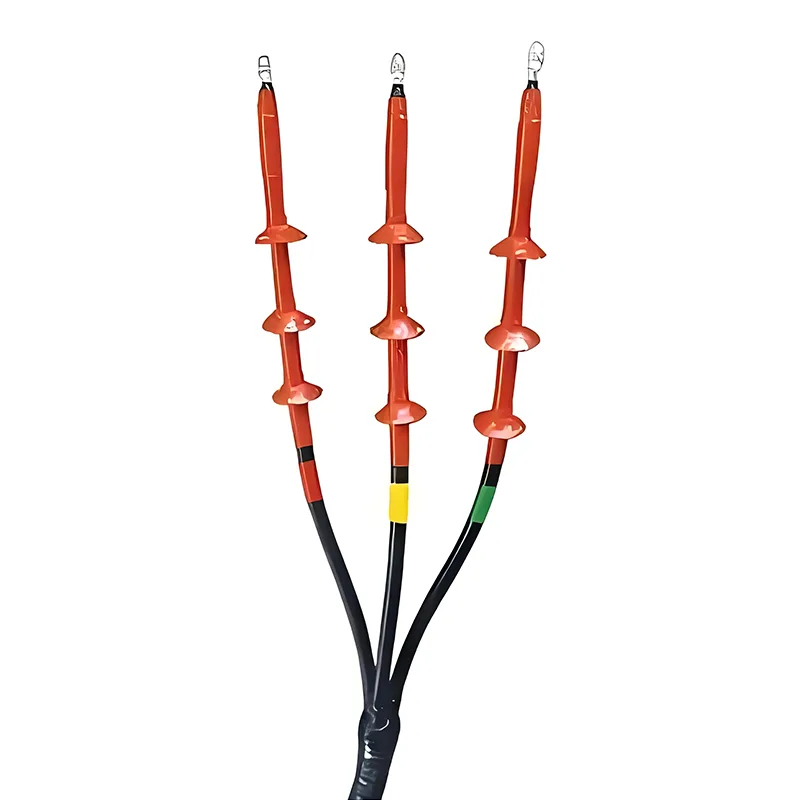

Hőre zsugorodó tartozékok

Az 1-45 kV-os hőre zsugorodó tartozékok nélkülözhetetlenek a közép- és nagyfeszültségű villamosenergia-rendszerekben. Egyedülálló hőzsugorodási tulajdonságaiknak és megbízható teljesítményüknek köszönhetően a kábelvégződések kezelésének főbb megoldásaivá váltak, és széles körben használják különféle energetikai projektekben. Az alábbiakban részletesen bemutatjuk alapvető alkalmazási forgatókönyveiket és legfontosabb előnyeiket, teljes mértékben szemléltetve műszaki érdemeiket és gyakorlati értéküket a modern energiainfrastruktúra-építésben.

Alapvető alkalmazási forgatókönyvek

A különböző feszültségi fokozatok és szerkezeti felépítések alapján különféle komplex beltéri és kültéri működési környezetekhez való alkalmazkodásra tervezett hőre zsugorodó kábelvégződéseket főként a következő területeken alkalmazzák:

Városi elosztóhálózatok és hálózatfelújítási projektek

Az 1-45 kV-os hőre zsugorodó kábelvégződések a városi gyűrűs főegységek, kábelelágazó dobozok és dobozos alállomások be- és kimenő kábeleinek előnyös lezárási megoldásai. Különösen ideálisak 10-35 kV-os felső-földalatti átalakítási projektekhez és földkábelhálózatok végcsatlakozásaihoz, tökéletesen kielégítve a városi tér korlátait és a szigetelésvédelmi igényeket. A régi lakóközösségek elektromos hálózatának korszerűsítése és az ipari parkok energiakapacitás-bővítése során ezek a végződések gyors és stabil csatlakozást tesznek lehetővé a kábelek és az elektromos berendezések között, nagymértékben javítva az általános áramellátási megbízhatóságot.

Megújuló energia energiatermelő rendszerek

Széles körben telepítik a szélenergia és a fotovoltaikus nyomásfokozó állomások kollektorvezetékeire és kimenő áramköreire. Képesek alkalmazkodni a változó kültéri klímához és a nagy magasságokhoz, biztosítják a megújuló energia hatékony átvitelét. Kiváló UV-öregedésállóságuk és vízálló tömítési teljesítményük miatt hosszú távon stabilan működnek zord természeti körülmények között is, beleértve a homokviharokat, heves esőzéseket és havat, hatékonyan meghosszabbítva a megújuló energiatermelő rendszerek karbantartási ciklusát.

Ipari és speciális ipari területek

Széles körben használják az áramelosztó helyiségek bejövő vezetékeinek bekötésére és a fő tápkábel végződésére a petrolkémiai, kohászati ​​és bányászati ​​iparban, és kiválóan alkalmasak robbanásbiztos zónák és nedves munkakörnyezetek szigetelésének védelmére. A vontatási alállomásokon és a vasúti tranzit áramellátó rendszerekben a hőre zsugorodó kábelvégződések ellenállnak a folyamatos vibrációnak és az extrém hőmérséklet-ingadozásoknak, így biztosítva a vasúti üzemeltetés stabil és biztonságos áramellátását.

Alállomások és teljesítményátviteli csomópontok

Széles körben elterjedt magszakaszokban, mint például az alállomások bejövő és kimenő vonalaiban, valamint a nagyfeszültségű kapcsolóberendezések csatlakozásaiban, a hőre zsugorodó tartozékok kiváló feszültségszabályozási teljesítményt és szigetelési kapacitást biztosítanak. Hatékonyan optimalizálhatják az elektromos téreloszlást a kábelkivezetéseken, és csökkenthetik a részleges kisülési kockázatokat, biztosítva a tápelosztók stabil működését. A kültéri hőre zsugorodó kábelvégződések esőálló hőre zsugorodó fészerekkel vannak felszerelve a szigetelési távolság növelése érdekében, így tökéletesen illeszkednek a szabadtéri, kültéri telepítési feltételekhez.

Alapvető teljesítményelőnyök

Kiváló elektromos tulajdonságok és megbízható szigetelésvédelem

Feszültségszabályozó anyagokkal kevert térhálósított polietilén (XLPE) vagy etilén-propilén-dién monomer (EPDM) alapanyagokból készült, hőre zsugorodó kábelvégek egyenletesen optimalizálják az elektromos téreloszlást a kábelvégeken és hatékonyan elnyomják a koronakisülést. Szigetelési szilárdságuk teljes mértékben megfelel a hosszú távú üzemeltetési követelményeknek 1-45kV feszültségszinten. A beépített hot melt ragasztó teljes tömítést és nedvességállóságot ér el, míg a külső burkolat erős UV-öregedésállóságot és korrózióállóságot biztosít, többrétegű átfogó szigetelésvédelmi rendszert alkotva. A -40°C és +90°C közötti hőmérsékleti tartományban folyamatosan működnek, élettartamuk meghaladja a 20 évet.

Kompakt és könnyű szerkezet a hatékony és rugalmas telepítéshez

A hőre zsugorodó kábelvégek kis méretűek és könnyűek, megkönnyítve a szállítást és a helyszíni építést. Nincs szükség speciális professzionális szerszámokra; a telepítés gyorsan elvégezhető hőlégpisztollyal vagy gázfáklyával történő fűtéssel, jelentősen lerövidítve az építési időt. Nem kevesebb, mint 50%-os radiális zsugorodási rátával és 5% alatti hosszirányú zsugorodási rátával zsugorodás után szorosan illeszkednek a kábelfelületekhez. Kompatibilisek egyeres, háromeres és más általános kábeltípusokkal, kielégítve a különböző vezeték-keresztmetszeti területek lezárási igényeit.

Kiemelkedő költséghatékonyság és alacsony teljes életciklus-költség

A hőre zsugorodó kábelvégződések ésszerű árat és alacsonyabb nyersanyagköltséget kínálnak a hidegen zsugorodó és előre gyártott kábeltartozékokhoz képest. Magas telepítési hatékonyságuk hatékonyan csökkenti a helyszíni munkaerőköltségeket. Az erősáramú kábelek élettartamához igazodva minimális rutin karbantartást igényelnek működés közben, jelentős későbbi karbantartási költségeket takarítanak meg, és figyelemreméltó, teljes életciklusra kiterjedő gazdasági előnyöket biztosítanak.

Erős környezeti alkalmazkodóképesség és széleskörű kompatibilitás

A beltéri és kültéri kivitelben elérhető kültéri változatok dedikált fészerszerkezetekkel vannak felszerelve, amelyek kiváló szennyeződés- és esőálló tulajdonságokkal rendelkeznek, ideálisak olyan zord környezetekhez, mint például a tengerparti sós ködös területek és az ipari porzónák. Jó vibráció- és ütésállósággal büszkélkedhetnek, így megbízhatóan működnek magas vibrációs körülmények között vasúti szállítás és bányászat során. Ezen túlmenően réz- és alumíniumerű kábelekhez egyaránt illeszkednek, lefedik a különböző kábelanyagok sorkapcsos csatlakozási igényeit.

Biztonságos működés és a nemzetközi szabványoknak való teljes megfelelés

Hőre zsugorodó tartozékaink megfelelnek a nemzeti és nemzetközi szabványoknak, beleértve a GB 11033-at és az IEC 60502-4-et, és átestek a professzionális értékelésen és tesztelésen olyan hiteles intézményekben, mint a Wuhan High Voltage Research Institute, garantálva a magas működési biztonságot és stabilitást. A független kettős földelővezeték kialakítás lehetővé teszi a kábelacél páncélzat és a réz árnyékoló rétegek külön földelését, tovább növelve a rendszer biztonságát és csökkentve a berendezés meghibásodásának kockázatát.
