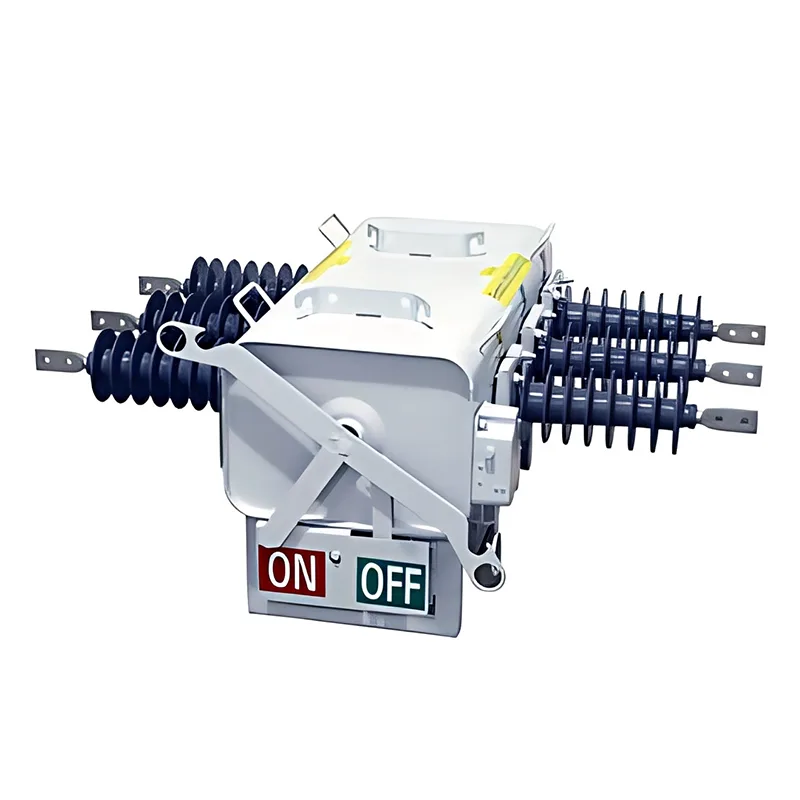

Load Break kapcsolók

A középfeszültségű terhelésmegszakítók sokoldalú kapcsolóberendezések, amelyeket 10–35 kV-os áramelosztó rendszerek elektromos terheléseinek szabályozására és leválasztására terveztek. A hálózati rugalmasság és megbízhatóság javításának alapvető elemeiként ezek az eszközök lehetővé teszik a normál terhelési áramok biztonságos kapcsolását és ideiglenes hibaleválasztási képességeket. A beltéri és kültéri alkalmazásokhoz egyaránt tervezett középfeszültségű terhelésmegszakító kapcsolók váltak az előnyben részesített megoldásokká a vonalszakaszoláshoz, a transzformátorvédelemhez és a távoli elosztási pontokhoz, ahol a teljes megszakítók szükségtelenül bonyolultak és költségesek lennének.

Kulcsfontosságú telepítési forgatókönyvek

Szekcionálás és csatlakozási pontok a felsővezetékes elosztó hálózatokban

A 10–35 kV-os kültéri felsővezetékek szakaszolási és összekötési pontjaira szerelve gyakran képesek névleges terhelési áramot létrehozni és megszakítani. Ez lehetővé teszi a vonalszakasz-szabályozást, a terhelésátvitelt és a hibás szakaszok ideiglenes leválasztását, jelentősen növelve az elosztóhálózatok működési rugalmasságát.

Transzformátorállomás nagyfeszültségű oldalai és leágazó vonali termináljai

Az elosztó transzformátor állomások nagyfeszültségű oldalára és a leágazó vezetékek végére szerelt készülékek biztosítékokkal összehangoltan működnek. Normál üzemi körülmények között kezelik a terhelési áram kapcsolási műveleteit, miközben a biztosítékok gyorsan megszüntetik a rövidzárlati hibákat – hatékony "vezérlés + védelem" kombinációt hozva létre.

Kültéri oszlopra szerelt berendezések integrációja

Kompatibilisek a városi és vidéki elosztóhálózatok kültéri, oszlopra szerelt berendezéseivel, beleértve a gyűrűs főegység-tartozékokat és a meddőteljesítmény-kompenzáló eszközök termináljait. Ezek a középfeszültségű terhelésmegszakítók megbízhatóan működnek széles hőmérsékleti tartományban -40°C és +70°C között, alkalmazkodnak az erősen korrozív környezethez, és akár 3000 méteres magasságban is alkalmazhatók, tökéletesen illeszkedve az összetett kültéri működési feltételekhez.

Felügyelet nélküli elosztóállomások és távoli helyek

Ideális felügyelet nélküli elosztóállomásokhoz, dobozos alállomásokhoz és távoli elosztóhelyekhez. Mind a kézi, mind az automatikus üzemmódot támogatják, megvalósítva a normál terhelésváltást és az ideiglenes hibaelhárítást folyamatos helyszíni felügyelet nélkül, ami jelentősen csökkenti az üzemeltetési és karbantartási költségeket.

Különleges működési előnyök

A középfeszültségű terhelésmegszakító kapcsolók négy alapvető működési előnnyel rendelkeznek, amelyek nélkülözhetetlenek a modern áramelosztó rendszerekben:

Kombinált vezérlési és védelmi képességek

Képesek a névleges terhelési áramok zárására, átvitelére és megszakítására normál áramköri körülmények között, és kiemelkedő gyakori kapcsolási teljesítménnyel büszkélkedhetnek. Bár nem képesek önállóan megszakítani a teljes rövidzárlati áramokat, sorosan kapcsolt biztosítékokkal együtt működnek a rövidzárlati hibák hatékony kezelése érdekében, így alkalmasak vonalszegmentálásra, összekötő vezetékekre, elágazó áramkörökre és más különféle forgatókönyvekre.

Optimalizált szerkezet és magas költséghatékonyság

A megszakítókkal ellentétben a középfeszültségű terhelésmegszakítóknak nincs szükségük kifinomult ívoltó rendszerekre vagy csak alapvető ívelnyomó szerkezetekre, amelyek kisebb méretekkel és alacsonyabb költségekkel rendelkeznek. A kompakt szerkezet leegyszerűsíti az áramelosztó berendezések általános elrendezését, és csökkenti a projektberuházást, valamint a helyfoglalást.

Erős környezeti alkalmazkodóképesség és tartós teljesítmény

A ház 304-es rozsdamentes acélt alkalmaz porszórással, amely kiváló korrózióállóságot biztosít a stabil működés érdekében az erősen korrozív területeken. Az érintkezők és az érintkező ujjak T2 rézből készülnek, integrált bevonattal az elektrokémiai korrózió elkerülése érdekében. A kapcsolók 3000 méteres magasságig és -40°C és +70°C közötti hőmérsékleten is folyamatosan működnek, így biztosítva a magas működési megbízhatóságot kültéren.

Rugalmas működés és hosszabb élettartam

Kézi és automatikus üzemmódban kaphatók, testreszabhatók a különféle helyszíni követelményeknek megfelelően. A 6000 műveletig tartó mechanikai tartósságukkal meghibásodás nélkül bírják a hosszú távú gyakori kapcsolást. Az alacsony rutin karbantartási igények hatékonyan csökkentik az elektromos hálózatok üzemeltetési költségeit és csökkentik az áramkimaradások gyakoriságát.
