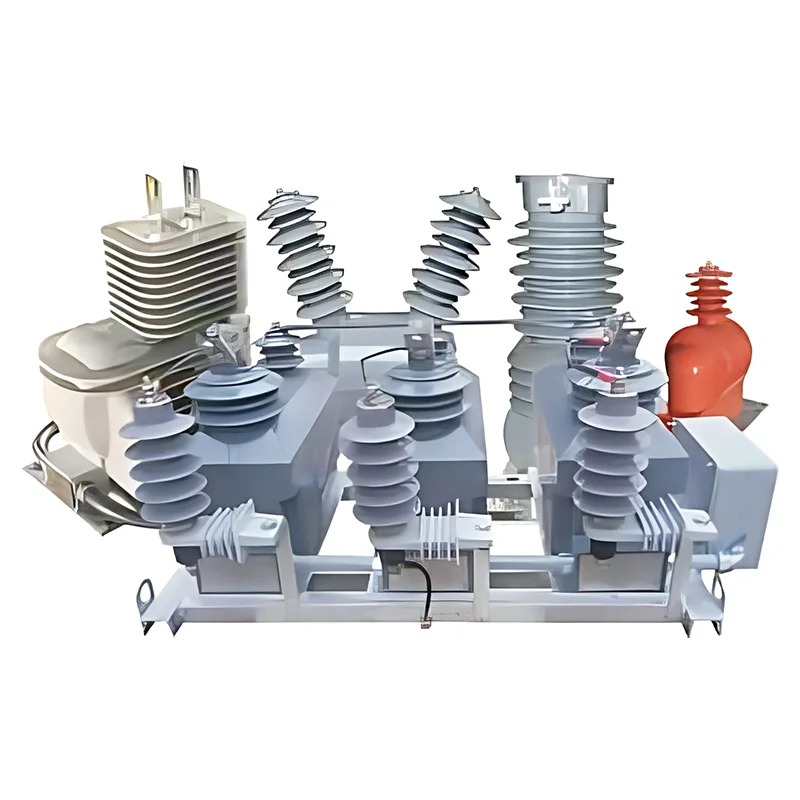

Középfeszültségű műszertranszformátorok

A középfeszültségű műszertranszformátorok magérzékelő és mérőegységek 10–17,5 kV-os áramelosztó rendszerekhez. Pontosan csökkentik a nagy áramokat és feszültségeket szabványos alacsony szintű jelekké az energiaméréshez, a rendszerfelügyelethez és a védőreléhez. A nagyfeszültségű áramkörök és az alacsony feszültségű vezérlőrendszerek létfontosságú összeköttetéseként szolgálnak, megfelelnek a nemzetközi szabványoknak, és szilárd adattámogatást nyújtanak a biztonságos, hatékony és stabil hálózati működéshez.

Elsődleges terepi alkalmazások

Mérési és védelmi áramkörök kültéri alállomásokon

A 10–17,5 kV-os kültéri alállomások mérő- és védelmi hurokba szerelve szinkronban gyűjtik az áram- és feszültségjeleket, hogy megfeleljenek a nagy pontosságú energiamérési követelményeknek. Teljes mértékben megfelelnek az IEC 60044-1 és az ANSI C57.13 szabványnak, így rendkívül precíz és stabil adatgyűjtést tesznek lehetővé az áramszámlázáshoz és a hálózatkezeléshez.

Védőáramkörök elosztóvezetékekhez és berendezésekhez

A középfeszültségű elosztóvezetékek, teljesítménytranszformátorok és kondenzátortelepek védelmi áramköreire alkalmazva ezek a transzformátorok 1 másodpercig ellenállnak a 80 In névleges rövid idejű hőáramnak és 2,5 × 80 In névleges dinamikus áramnak. Gyorsan rögzítik a hibajelzéseket, hogy támogassák az erősáramú berendezések túlterhelés- és rövidzárlatvédelmét.

Tartozék kültéri elektromos berendezésekhez

A kültéri oszlopra szerelt kapcsolókhoz, gyűrűs főegységekhez és egyéb kültéri tápegységekhez illeszkedő integrált komponensként kialakítva CPE-típusú kültéri fali perselyekkel vannak felszerelve. Ez a szerkezet stabil kültéri működést tesz lehetővé további védőházak vagy segédszerkezetek nélkül.

Helyszűke kompakt elosztó berendezések

Ideálisak a korlátozott helyű kompakt elosztóállomásokhoz és dobozos alállomásokhoz, ezek az integrált öntött típusú transzformátorok a 3CT-t és a 3PT-t egyetlen egységben egyesítik, hogy jelentősen csökkentsék a telepítési helyet. A 600 V-os sorkapocs szigetelési szintjükkel tökéletesen illeszkednek a sűrűn elrendezett áramellátó berendezésekbe.

Lenyűgöző műszaki előnyök

A középfeszültségű műszertranszformátorok öt kiemelkedő műszaki erősséggel rendelkeznek, így ideális termékek a modern középfeszültségű elosztó hálózatokhoz:

Az integrált kialakítás helyet takarít meg és csökkenti a költségeket

A 3CT-t és 3PT-t integráló minden az egyben öntvényszerkezet kiküszöböli az áram- és feszültségtranszformátorok külön telepítését. Hatékonyan minimalizálja a telepítési helyet, leegyszerűsíti a helyszíni vezetékezést és csökkenti a projekt teljes építési költségeit.

Kiváló kültéri alkalmazkodóképesség és működési megbízhatóság

A nagy teljesítményű, 17,5/38/95 kV szigetelésű öntöttgyanta szigeteléssel kiváló időjárásállóságot biztosítanak, és alkalmasak közvetlen kültéri telepítésre. Ellenállnak a rövidzárlatok által okozott súlyos termikus és elektrodinamikai hatásoknak, és rendkívül alacsony hosszú távú meghibásodási arányt mutatnak.

Kivételes túlterhelési kapacitás összetett üzemi körülményekhez

Támogatják a folyamatos működést a névleges áram 120%-án (1.2In), és 130% ~ 150%-os névleges túlterhelés mellett akár 8 órán keresztül is működnek. A kiváló túlterhelési alkalmazkodóképesség megfelel a modern elosztóhálózatok gyakori terhelés-ingadozási igényeinek.

Kettős megbízhatóság mérési és védelmi funkciókhoz

Az FS=5 műszerbiztonsági tényezővel és a 3kVef stabil szekunder tekercsfeszültséggel precíz jelátvitelt biztosítanak. Megfelelnek az energiamérés magas pontosságú szabványainak, és megbízható kioldójeleket adnak ki a védelmi eszközök számára. Teljes mértékben megfelelnek az IEC 61869-1 és IEC 61869-4 szabványoknak, és széles körben kompatibilisek a globális hálózati létesítményekkel.

Könnyű telepítés, alacsony karbantartási igény, hosszú élettartam

Kompakt, előkalibrált kialakításuk nem igényel bonyolult helyszíni üzembe helyezést, és lehetővé teszi a kültéri telepítést extra védelem nélkül. Az öntött műgyanta ház kiváló nedvességálló, porálló és öregedésgátló teljesítményt nyújt, szinte nem igényel rutinszerű karbantartást. Csak rendszeres szemrevételezésre van szükség a hosszú távú stabil működés biztosításához, ami nagy gyakorlatiasságot és költséghatékonyságot biztosít.
