Cikk összefoglaló: A transzformátor biztosítékegy kompakt, de kritikus védelmi eszköz, amelyet arra terveztek, hogy lekapcsolja a transzformátort az elektromos rendszerről, ha abnormális áramviszonyok lépnek fel. A megfelelően megválasztott biztosítékok korlátozhatják a rövidzárlati energiát, csökkenthetik a termikus és mechanikai igénybevételt, megelőzhetik a súlyos hibákból eredő károsodásokat, és segítenek fenntartani a környező elosztóhálózat stabilitását. Ez a cikk elmagyarázza, hogyan működnek a transzformátorbiztosítékok, hol használják őket, hogyan válasszuk ki a megfelelő típust, és milyen gyakorlati tényezőket kell figyelembe venniük a mérnököknek egy megbízható transzformátorvédelmi rendszer tervezésekor.
A transzformátor biztosítékegy elektromos védelmi alkatrész, amelyet a transzformátor leválasztására használnak, ha az áram meghaladja a biztonságos működési feltételeket. Általában elosztó transzformátorok, feszültségtranszformátorok, olajbemerült transzformátorok, száraz típusú transzformátorok és kapcsolódó középfeszültségű berendezések primer vagy nagyfeszültségű oldalára szerelik fel.
Az alapelv egyértelmű: a biztosíték egy speciálisan kialakított olvadó elemet tartalmaz, amely reagál a túlzott áramerősségre. Ha az áramerősség és a keletkező fűtés meghaladja az elem tervezett működési jellemzőit, az elem megolvad és megszakítja az elektromos áramkört. A biztosíték felépítésétől függően egy ívoltó közeg és egy áramkorlátozó szerkezet segíti az elektromos ív oltását és szabályozza a megszakítás során felszabaduló energiát.
Ez az egyszerű működési elv fontos előnyt jelent. A transzformátor biztosítéka nem igényel bonyolult vezérlőáramkört alapvető védelmi funkciójának ellátásához. Helyesen meghatározva gyorsan reagál a súlyos hibákra, miközben stabil marad a transzformátor normál működése során.
Az elosztóhálózatok esetében ez azért fontos, mert a transzformátorhiba sokkal több berendezést is érinthet. Súlyos belső hiba károsíthatja a tekercseket, a szigetelést, a perselyeket, a kábeleket vagy a kapcsolóberendezéseket, és hosszan tartó megszakítást okozhat az ugyanahhoz a hálózathoz kapcsolódó egyéb terhelésekben.
Következésképpen a transzformátor biztosítékokat általában egy szélesebb védelmi stratégia részének tekintik, nem pedig elszigetelt alkatrésznek. A telepítéstől függően terheléskapcsolókkal, megszakítókkal, túlfeszültség-levezetőkkel, relékkel és szekunder oldali védőberendezésekkel együtt működhetnek.
A transzformátor biztosítékának működése több lépcsőben értelmezhető.
A nagyfeszültségű áramkorlátozó kiviteleknél a megszakítási folyamat rendkívül gyorsan bekövetkezhet. A cél nem egyszerűen az áramkör kinyitása, hanem a védett transzformátort érő hibaenergia mennyiségének csökkentése.
Ez különösen fontos nagy erejű rövidzárlatok esetén. Megfelelő védelem hiányában a keletkező áram intenzív elektromágneses erőket és termikus feszültséget kelthet a transzformátor tekercseiben. A gyors megszakítás csökkentheti ezeket a feszültségeket, és megakadályozhatja, hogy egy viszonylag lokális hiba kiterjedt berendezéskárosodássá váljon.
A transzformátor biztosítéka számos rendellenes működési körülményt kezelhet, bár a pontos védelmi képesség a felépítésétől, névleges értékétől, beépítési helyzetétől és más védőeszközökkel való összehangolásától függ.
A rövidzárlatok a transzformátor normál terhelési áramánál sokszor nagyobb áramot termelhetnek. Egy megfelelő nagyfeszültségű áramkorlátozó biztosítékot úgy terveztek, hogy megszakítsa az ilyen hibaáramokat, mielőtt azok túlzott termikus vagy mechanikai károsodást okoznának.
A folyamatos vagy ismétlődő túlterhelés növelheti a transzformátor hőmérsékletét és felgyorsíthatja a szigetelés öregedését. Bizonyos transzformátor-biztosítékok túlterhelésvédelmet biztosítanak a meghatározott időáram-jellemzőknek megfelelően, lehetővé téve az átmeneti működési feltételeket, miközben lekapcsolják az áramkört, ha a rendellenes túlterhelés továbbra is fennáll.
A tekercshibák, a szigetelés meghibásodása és egyéb belső problémák veszélyes áramkörülményeket teremthetnek. Az elsődleges biztosítékvédelem leválaszthatja a hibás transzformátort az elosztóhálózatról, és korlátozhatja a hiba következményeit.
A transzformátor védelme a felfelé irányuló és a szomszédos berendezések védelmét is segíti. A megfelelően koordinált biztosíték leválaszthatja a meghibásodott transzformátort anélkül, hogy szükségtelenül lekapcsolná a hálózat egészséges szakaszait.
A biztosítékvédelem azonban nem tekinthető minden más védőeszköz univerzális helyettesítőjének. A transzformátorvédelmi követelmények a transzformátor kapacitásától, feszültségszintjétől, földelési elrendezésétől, hálózati hibaszintjétől és az alkalmazandó elektromos szabványoktól függően változnak.
A különböző transzformátorok eltérő biztosítékjellemzőket igényelnek. A biztosíték kiválasztása egyszerűen azért, mert a feszültsége és áramerőssége hasonló a transzformátor névleges értékéhez, gyenge védelmet vagy zavaró működést eredményezhet.
| Biztosíték típusa | Tipikus alkalmazás | Fő védelmi funkció | Tipikus megfontolás |
|---|---|---|---|
| PT védőbiztosíték | Feszültségtranszformátorok és mérőrendszerek | Elsődleges rövidzárlat elleni védelem | Alacsony üzemi áram és pontos védelmi jellemzők |
| Áramkorlátozó transzformátor biztosíték | Középfeszültségű transzformátorok és kapcsolóberendezések | Rövidzárlat és kiválasztott túlterhelés elleni védelem | Megszakítási kapacitás és áramkorlátozó teljesítmény |
| Olajba merülő transzformátor biztosíték | Olajjal töltött elosztó transzformátorok | Rövidzárlat és túlterhelés elleni védelem | Olajkompatibilitás, tömítés, hőmérséklet és beépítési szerkezet |
| Túlterhelés elleni biztosíték | Olajbemerítésű transzformátorok ingadozó terhelésekkel | Hőfüggő túlterhelés elleni védelem | Időáram jellemzői és a transzformátor termikus viselkedése |
Például nagyfeszültségű áramkorlátozó biztosítékok használhatók középfeszültségű kapcsolóberendezésekben, gyűrűs főegységekben és előregyártott alállomásokban. Az olajba merülő alkalmazások további megfontolást igényelnek, mivel a biztosíték olyan környezetben működik, ahol a szigetelés, a hőmérséklet, a nyomás, a tömítés és az anyagok kompatibilitása mind befolyásolja a hosszú távú teljesítményt.
A transzformátor védelmének egyik legfontosabb tényezője a helyes kiválasztás. A biztosítéknak normál működési körülmények között stabilnak kell maradnia, miközben elég gyorsan reagálnia kell a rendellenes áramokra.
A transzformátorbiztosíték meghatározása előtt a mérnököknek értékelniük kell a következő paramétereket:
Gyakori hiba, hogy a biztosítékot csak a transzformátor névleges árama alapján választják ki. A tényleges védelmi probléma összetettebb, mivel a biztosítéknak különbséget kell tennie az elfogadható átmeneti események és a tartós vagy súlyos hibák között, amelyek megszakítást igényelnek.
A transzformátor feszültsége ideiglenes mágnesező bekapcsolási áramot hozhat létre. Ez az áram nem feltétlenül hiba, de nagysága lényegesen nagyobb lehet, mint a transzformátor normál üzemi árama.
Ha a biztosítékot a bekapcsolási viselkedés figyelembevétele nélkül választja ki, a biztosíték a transzformátor feszültség alá helyezése közben működhet. Az ilyen zavaró működés szükségtelen leállásokat okozhat, megnövelheti a karbantartási munkákat, és kevésbé megbízhatóvá teheti a védelmi rendszert.
Ezért a biztosíték idő-áram görbéjét a transzformátor várható feszültségi jellemzőihez képest kell értékelni.
A jól megtervezett védelmi rendszer gyakorlati egyensúlyt keres:
Mivel a transzformátor felépítése, a mag kialakítása, a kapacitás, a rendszer impedanciája és a kapcsolási feltételek különböznek, a biztosíték kiválasztását a tényleges berendezésadatokon kell alapulnia, nem pedig általános ökölszabályon.
A transzformátor biztosítékai a transzformátor kialakításától és védelmi architektúrájától függően különböző pozíciókban szerelhetők fel.
Középfeszültségű elosztórendszerekben áramkorlátozó biztosítékok szerelhetők be a nagyfeszültségű kapcsolóberendezésekbe. Koordinálhatók terheléskapcsolókkal vagy vákuumkontaktorokkal, így kompakt transzformátorvédelmi elrendezést hozhatunk létre.
Egyes olajbemerített transzformátorok esetében biztosítékokat lehet beépíteni a transzformátor tartályába. A biztosítékot ezért úgy kell megtervezni, hogy kompatibilis legyen a szigetelőolajjal és a várható hő- és nyomásviszonyokkal.
Egyes transzformátorvédelmi elrendezések biztosítékokat használnak, amelyek a nagyfeszültségű csatlakozás vagy a persely körül vannak elhelyezve. Gondosan figyelembe kell venni a mechanikai méreteket, az elektromos távolságokat és a környezeti feltételeket.
A feszültségtranszformátorok elektromos jellemzői eltérnek a teljesítménytranszformátorokétól, és általában sokkal alacsonyabb áramerősséggel működnek. Ezért speciális nagyfeszültségű áramkorlátozó biztosítékokat használnak a megfelelő elsődleges védelem biztosítására.
A következő áttekintés segíthet a mérnököknek azonosítani a különböző transzformátor-biztosítékok általános szerepét a berendezés előzetes kiválasztása során.
| Kiválasztási tényező | Miért számít | Lehetséges probléma, ha figyelmen kívül hagyják |
|---|---|---|
| Névleges feszültség | Biztosítja a megfelelő szigetelést és megszakítási teljesítményt | Nem biztonságos vagy megbízhatatlan megszakítás |
| Jelenlegi értékelés | Normál transzformátor terhelési áramot tesz lehetővé | Zavaró működés vagy nem megfelelő védelem |
| Breaking Capacity | Meghatározza, hogy a biztosíték biztonságosan megszakíthatja-e a várható hibaáramot | Súlyos megszakítási hiba kockázata |
| Idő-áram görbe | Szabályozza a túlterhelésre és hibaállapotokra adott választ | Rossz koordináció vagy szükségtelen leállások |
| Betöréstűrés | Megakadályozza a transzformátor feszültség alatti működését | Ismételt zavaró biztosíték működés |
| Környezeti kompatibilitás | Támogatja a stabil működést a tényleges helyszíni körülmények között | Felgyorsult öregedés vagy megbízhatatlan működés |
A megfelelően kiválasztott biztosíték csak egy része a megbízható transzformátorvédelemnek. A telepítés minősége, a rendszerkoordináció, az ellenőrzés és a csere eljárások is befolyásolják az általános eredményt.
Ne cserélje ki a meghibásodott biztosítékot kizárólag a fizikai méreteihez igazítva. Az elektromos névleges értékeknek, a felépítésnek, a működési jellemzőknek és az alkalmazási követelményeknek is meg kell egyeznie.
A kültéri alállomások nedvességnek, pornak, hőmérséklet-változásoknak és egyéb környezeti igénybevételnek tehetik ki a berendezést. A beltéri telepítések eltérő követelményeket támasztanak a szellőzéssel, a burkolat kialakításával és a távolsággal kapcsolatban.
A transzformátor elsődleges védelmét a szekunder biztosítékokkal, a megszakítókkal, az adagolóvédelemmel és az előremenő védelemmel együtt kell figyelembe venni. A rossz koordináció egy egészséges adagoló vagy egy teljes alállomási szakasz szükségtelen kioldását okozhatja.
A laza vagy nem megfelelően telepített elektromos csatlakozások rendellenes felmelegedést és szükségtelen veszteségeket okozhatnak. A karbantartás során a technikusoknak be kell tartaniuk a gyártó szerelési előírásait és a vonatkozó elektromos biztonsági eljárásokat.
A transzformátor kiégett biztosítékát nem szabad automatikusan olyan alkatrészként kezelni, amelyet egyszerűen cserélni kell. A kiváltó ok lehet transzformátorhiba, kábelhiba, túlterhelés, szigetelési probléma vagy más rendellenes állapot.
A biztosíték cseréje a kiváltó esemény vizsgálata nélkül veszélyes ismétlődő meghibásodási forgatókönyvet hozhat létre.
Huixing Zhongdian (Peking) Electric Co., Ltd.transzformátorbiztosíték-megoldásokat kínál közép- és nagyfeszültségű alkalmazásokhoz. Termékpalettája olyan speciális biztosítékokat foglal magában, amelyek különböző transzformátorvédelmi követelményekhez készültek, beleértve a feszültségtranszformátor-védelmet, a teljesítmény-transzformátor-védelmet, az olajos transzformátor-alkalmazásokat és a túlterhelés elleni védelmet.
A cég termékinformációi szerint transzformátorbiztosíték-kínálata a kisfeszültségű elosztó berendezésektől a közép- és nagyfeszültségű rendszerekig terjedő alkalmazásokra terjed ki, beltéri kapcsolóberendezésekhez, gyűrűs főegységekhez, előregyártott alállomásokhoz, transzformátor tartályokhoz, nagyfeszültségű átvezetésekhez és mérőberendezésekhez tervezett termékkialakításokkal.

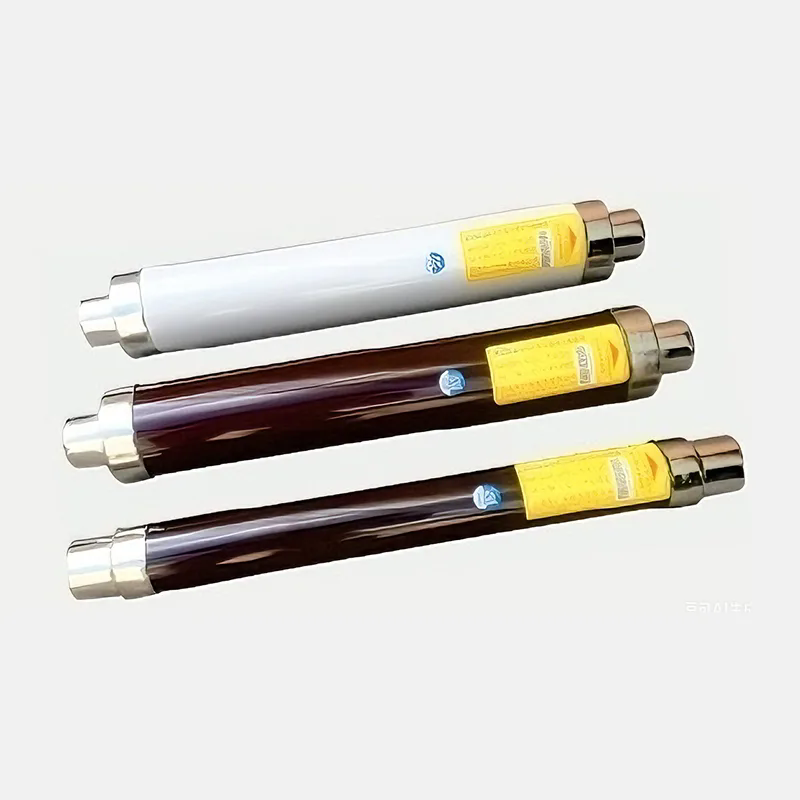

A termékválasztékban nagyfeszültségű áramkorlátozó biztosítékok találhatók feszültségtranszformátorokhoz, teljesítménytranszformátorokhoz és olajtranszformátorokhoz. Egyes kialakítások 40,5 kV-ot elérő rendszerekhez készültek, míg a rendelkezésre álló áramerősségek az adott biztosítékcsaládtól és alkalmazástól függően változnak.
Mérnökök és beszerzési csapatok számára ez a széles termékskála akkor lehet hasznos, ha egy projekt különböző biztosítékjellemzőket igényel több transzformátorkonfigurációban.
A fontos kiválasztási tényezőket továbbra is meg kell erősíteni minden projektnél, beleértve:
A személyre szabott transzformátorvédelmi projekteknél elengedhetetlen a teljes elektromos és környezetvédelmi követelmények kommunikálása a gyártóval. Ez elegendő információt ad a szállítónak ahhoz, hogy megfelelő biztosítékkonstrukciót javasoljon, ahelyett, hogy csak névleges áramértékre hagyatkozna.
Elsődleges célja a transzformátor leválasztása, amikor a hiba, vagy a biztosíték kialakításától függően a túlterhelés eléri a biztosíték működési jellemzőit túlzott áramerősség miatt. Ez segít korlátozni a transzformátor károsodását, és megakadályozza, hogy a hiba továbbra is hatással legyen a szélesebb elektromos hálózatra.
Egyes transzformátor-biztosítékok túlterhelés- és rövidzárlatvédelmet is nyújtanak, míg mások speciális hibahelyzetekre vannak optimalizálva. A tényleges védelmi funkció a biztosíték típusától, az időáram jellemzőitől, a transzformátor alkalmazásától és a rendszer kialakításától függ.
A megszakítási kapacitás azt a hibaáram szintjét jelzi, amelyet a biztosíték meghatározott feltételek mellett biztonságos megszakítására terveztek. Ha a várható hibaáram a beépítési helyen meghaladja a biztosíték megszakítási képességét, előfordulhat, hogy a védelmi rendszer nem működik megfelelően.
A transzformátor feszültsége mágnesező indítóáramot generálhat. Ha a kiválasztott biztosíték nem rendelkezik megfelelő bekapcsolási tűréssel, vagy időáram-jellemzői nem megfelelőek, normál feszültség alatt működhet.
Igen. Speciális biztosítékok beépíthetők olajos transzformátorokba vagy azok köré. Az ilyen termékeknek kompatibilisnek kell lenniük a szigetelőolajjal, és meg kell felelniük a várható hőmérsékleti, nyomási, elektromos és mechanikai feltételeknek.
A cserének az eredeti berendezés specifikációin és a tényleges védelmi követelményeken kell alapulnia, nem csupán a fizikai megjelenésen. Ellenőrizni kell a névleges feszültséget, a névleges áramerősséget, a megszakítóképességet, a biztosíték jellemzőit, a beépítési módot és a koordinációt.
Nem. A biztosíték megszakítja az áramot az olvadó elem megolvadásával, és működés után általában ki kell cserélni. A megszakítók kapcsolómechanizmust használnak, és általában hiba után visszaállíthatók, az ellenőrzés és a gyártó követelményei szerint. A két eszköz együtt használható összehangolt védelmi rendszerekben.
A hasznos információk közé tartozik a transzformátor kapacitása, a primer feszültség, a szekunder feszültség, a névleges áram, a rendszer frekvenciája, a telepítés helye, a transzformátor típusa, a rendelkezésre álló hibaáram, a szükséges védelmi funkció, a meglévő kapcsolóberendezések és a vonatkozó szabványok.
Nem. A transzformátorok alkalmazásai jelentősen eltérnek egymástól. A feszültségtranszformátor biztosítéka nagyon eltérő elektromos jellemzőkkel rendelkezhet, mint a nagy kapacitású elosztó transzformátorokhoz tervezett biztosíték. A megfelelő illeszkedés elengedhetetlen a megbízható védelemhez.
A koordináció segít abban, hogy lehetőség szerint a hibához legközelebb eső védőberendezés működjön először. Ez csökkentheti a szükségtelen kimaradásokat, és lehetővé teszi, hogy az elektromos rendszer egészséges részei feszültség alatt maradjanak.
A transzformátor biztosíték egy viszonylag kompakt alkatrész, amely nagy szerepet játszik az elektromos védelemben. Értéke abból adódik, hogy képes reagálni a rendellenes áramviszonyokra, leválasztani a hibás transzformátorokat, és áramkorlátozó alkalmazásoknál csökkenteni a védett berendezéshez jutó energiát.
A megbízható védelem azonban többen múlik, mint a megfelelő névleges áramerősségű biztosíték kiválasztásán. Figyelembe kell venni a névleges feszültséget, a megszakítóképességet, az időáram jellemzőit, a transzformátor bekapcsolását, a hibaszintet, a telepítési környezetet, a transzformátor felépítését és az egyéb védőeszközökkel való koordinációt.
A közép- és nagyfeszültségű transzformátorprojekteknél a megfelelő biztosíték tervezési szakaszban történő kiválasztása csökkentheti a zavaró működés kockázatát, javíthatja a hibaleválasztást és támogathatja a megbízhatóbb áramelosztást.
